Aangepaste waterdichte slingbag productiegids

Sealock is een op maat gemaakte waterdichte slingbag-fabrikant en OEM-leverancier. De meeste inkoopgidsen stoppen bij de commerciële voorwaarden; deze gaat naar de fabrieksvloer. Een gelaste draagzak wordt niet aan elkaar genaaid; hij wordt paneel voor paneel versmolten onder een hoogfrequent elektrisch veld, en bijna alles wat er mis kan gaan met een waterdichte tas is terug te voeren op wat er bij die pers gebeurt. Door de productievolgorde te begrijpen, weet een koper wat hij moet specificeren, wat hij moet vragen en wat de realistische beperkingen zijn voor een ontwerp op maat.

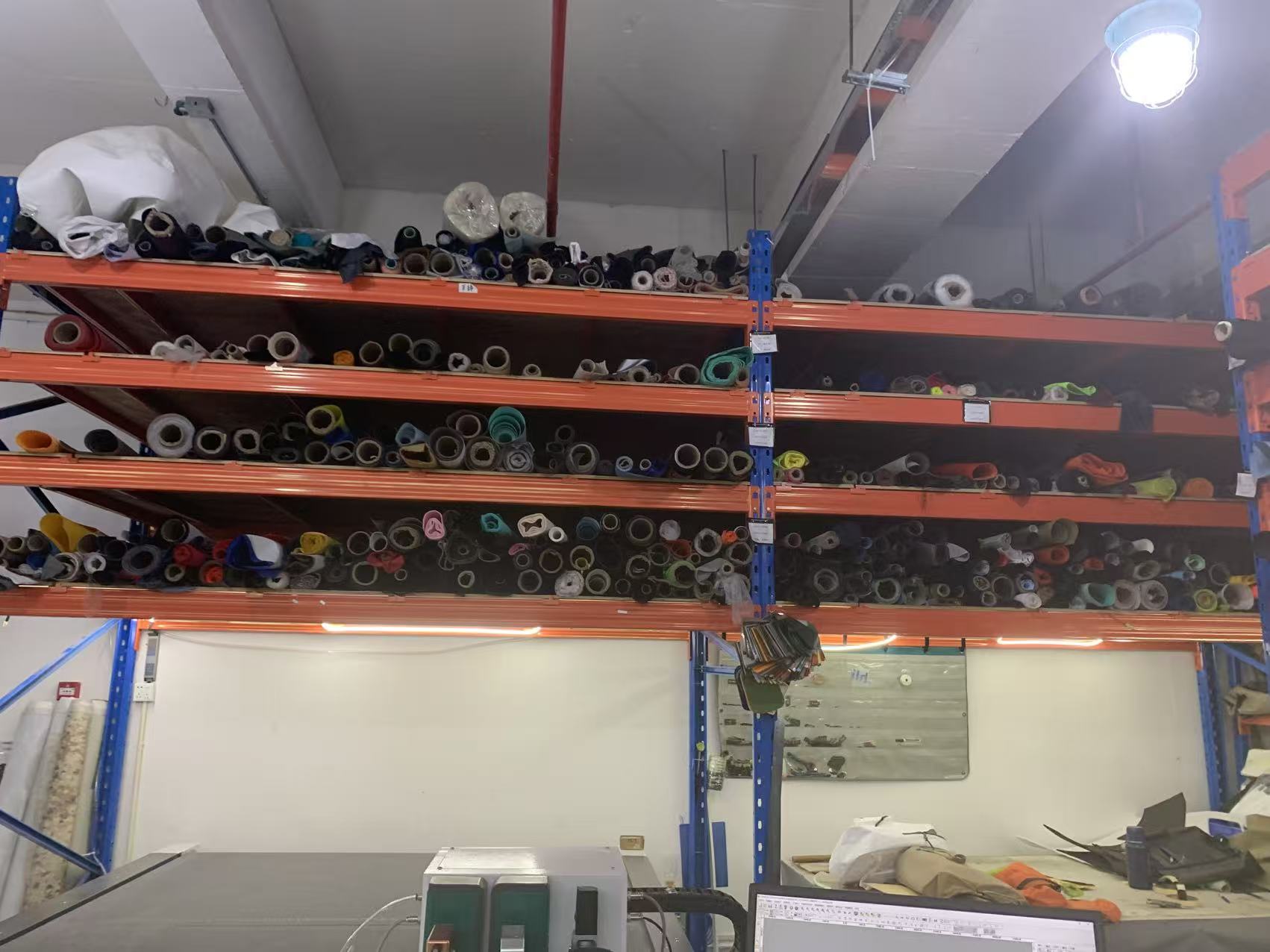

Stap 1: Materiaalkeuze — Niet elke stof kan worden gelast

Hoogfrequent lassen werkt alleen op polaire thermoplasten: materialen waarvan de moleculen reageren op een wisselend elektrisch veld. PVC, TPU, nylon, PET en EVA komen allemaal in aanmerking; gewone polyolefinen niet. Dit is een harde beperking, geen voorkeur: een stof die niet lasbaar is, moet worden genaaid, en een genaaide draagdoek kan niet echt waterdicht zijn.

• 500D PVC-zeildoek— sterk, slijtvast, kosteneffectief en een van de gemakkelijkste materialen om consistent te lassen.
• Nylon met TPU-coating (420D en hoger)— lichter, zachter, flexibeler in koude omstandigheden en las met hoge hechtsterkte.
• Dikte van de coating— dunne films en gecoate stoffen voor laspakken; de coating moet dik genoeg zijn om te kunnen samensmelten, maar wel binnen het bereik dat door het proces wordt gehanteerd.

De materiaalkeuze heeft ook invloed op de vervolgstappen: elastische, met TPU gecoate stoffen sluiten niet goed af, dus panelen worden na het lassen normaal gesproken gestanst in plaats van uit de plaat te worden gescheurd. De volledigere materiaalvergelijking vindt u in onzeWaterdichte materiaalgids van TPU.

Stap 2: Van zakgeometrie naar een 2D-laspatroon

Voordat er iets wordt gesneden, moet de driedimensionale slinger worden vertaald in een nauwkeurig tweedimensionaal laspatroon: de vlakke lay-out van de panelen en het exacte pad dat elke naad zal volgen. Dit is waar een aangepaste vorm maakbaar wordt, en waar een ervaren fabriek een ontwerp zal terugdringen dat niet netjes kan worden gelast: zeer krappe radiussen, convergerende naden en scherpe hoeken zijn allemaal moeilijker consistent te smelten dan lange, zachte runs.

Stap 3: Gereedschappen - de matrijs die elke las vormt

Voor op maat gemaakte lasproductie zijn op maat gemaakte elektroden, of matrijzen, nodig die de RF-energie precies daar richten waar de naad thuishoort. Sommige leveranciers vermelden dit niet vooraf; het is beter om het vroeg te weten:

• Gereedschappen worden afzonderlijk vermeld en zorgen voor een langere doorlooptijd voordat de massaproductie kan beginnen.
• De volgorde is CAD-beoordeling, gereedschapsofferte, fabricage van monstermatrijzen, monster van het eerste artikel en vervolgens definitieve revisies.
• Als er eenmaal een dobbelsteen bestaat, wordt deze gedurende de hele run en bij herhaalbestellingen hergebruikt, zodat de kosten terugverdienen – wat een van de redenen is waarom OEM-minima hoger zijn dan simpelweg het rebranden van een voorraadmodel.

Stap 4: Snijden

Panelen worden volgens het patroon gesneden met strikte tolerantiecontrole, omdat een gelaste naad veel minder vergevingsgezindheid heeft dan een genaaide naad; er is geen naadtoeslag om een ​​paar millimeter afwijking te absorberen. De snijnauwkeurigheid wordt tijdens het proces gecontroleerd (IPQC), samen met de graanrichting en batchlabeling ten opzichte van de goedgekeurde materialen.

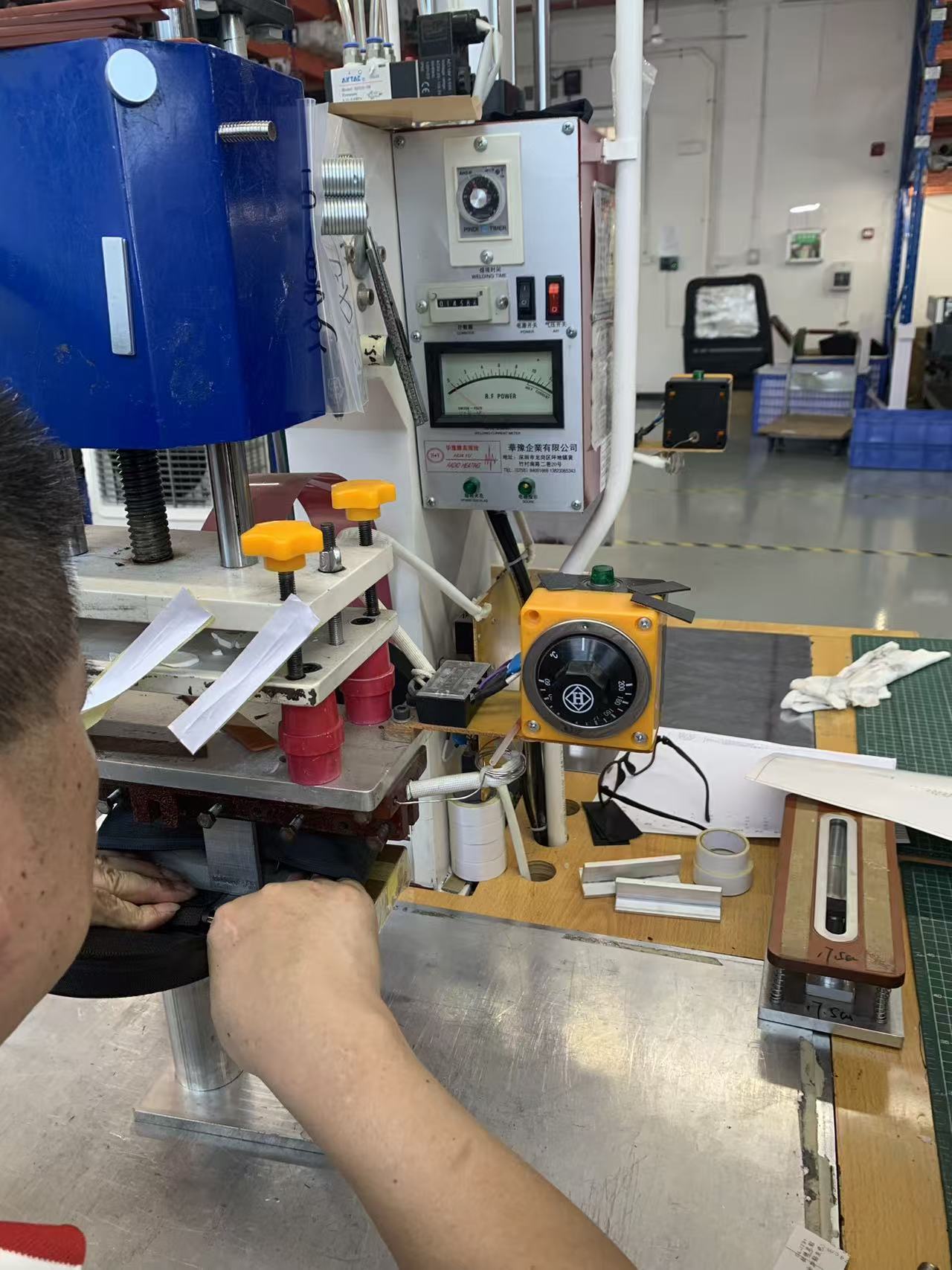

Stap 5: De las zelf

Dit is de kern van het proces. Hoogfrequent lassen op 27,12 MHz genereert warmtebinnenhet materiaal in plaats van het van buitenaf aan te brengen: het elektrische veld laat polaire moleculen trillen, en die moleculaire wrijving doet de pasvlakken van binnenuit smelten. Het resultaat, als het correct wordt uitgevoerd, is een verbinding op moleculair niveau die sterker kan zijn dan het moedermateriaal, zonder naaldgaten en zonder naadtape.

Op de vloer verloopt de cyclus in een vaste volgorde:

1. Positie— de panelen worden perfect vlak tussen de elektroden gelegd, met een consistente overlapbreedte.
2. Klem— Er wordt zware pneumatische druk op de stapel uitgeoefend.
3. Geef energie— het RF-veld wordt gedurende een bepaalde tijd, doorgaans enkele seconden, toegepast.
4. Samensmelten— interne hitte doet de pasvlakken onder druk smelten.
5. Koel onder druk— de pers blijft gesloten terwijl de naad stolt. Deze stap kan niet worden overhaast.
6. Losmaken en inspecteren— de naad wordt gecontroleerd voordat het onderdeel verder gaat.

Wat gaat er mis bij de pers

• Koude lassen— als de cyclus overhaast is of de stroom verkeerd is, wordt er druk uitgeoefend, maar het midden van de stapel bereikt nooit de temperatuur. De naad ziet er goed uit en laat later los. Een voorverwarming en een correcte verblijftijd voorkomen dit.
• Verontreiniging— siliconen in de lucht of lossingsmiddelen op een TPU-oppervlak verstoren de hechtingschemie en veroorzaken defecten die bij inspectie onzichtbaar zijn. Schoon gereedschap en een gecontroleerde oppervlakte zijn belangrijk.
• Boogvorming— vuil of slecht geïsoleerd gereedschap kan vonken veroorzaken en zowel de matrijs als het materiaal beschadigen; bufferlagen en schone elektroden voorkomen dit.
• Ongelijkmatige druk— de elektroden moeten zo worden gekalibreerd dat energie en kracht gelijkmatig worden verdeeld, of dat één uiteinde van een naad onderzekert.
• Inconsistente parameters— gedocumenteerde SOP's en testlassen vóór elke productierun zorgen ervoor dat de resultaten herhaalbaar zijn over duizenden eenheden.

Stap 6: Bandankers - de tilbandspecifieke stap

Op een hijsband passeert de volledige lading de bevestigingspunten van de band, wat deze de bepalende productiestap voor deze categorie maakt. Twee dingen zijn van belang: het anker moet sterk genoeg zijn voor een belastingspad met één riem, en het mag de waterdichte barrière niet in gevaar brengen. Door de ankerpatch in de schaal te lassen, blijft de barrière continu, waar een opgestikte riem deze zou doorboren. De ankers worden vervolgens op belasting en ruk getest in plaats van op het oog te worden beoordeeld; het losscheuren van de riemen is de meest schadelijke klacht in de categorie tilbanden, en het is eerder een productieprobleem dan een ontwerpprobleem.

Stap 7: De sluiting installeren

De sluiting is de andere risicovolle interface. Een luchtdichte ritssluiting moet met een holle verbinding aan het paneel worden gelast, zodat de afdichting continu doorloopt van de stof naar de ritsband; elke opening op dat kruispunt wordt een lekpad onder druk. Bij een roll-top-ontwerp is het bovenste gedeelte gelast en versterkt, zodat het herhaaldelijk vouwen overleeft, waarbij de gesp op dezelfde manier is verankerd als de riempunten. De afwegingen tussen de twee systemen worden vergeleken in onze gidsroltop versus waterdichte kampeertassen met ritssluiting voor OEM-projecten.

Stap 8: Montage, hardware en branding

Nu het verzegelde lichaam compleet is, gaan de overige componenten verder: gespen, D-ringen, wimperbanden, de gewatteerde riem, een ademend achterpaneel en interne verdelers. Branding wordt aangebracht door middel van zeefdruk, heetpersen of een gelast logo – en omdat de schaal een verzegelde barrière is, mag elke brandingmethode deze niet perforeren. De verpakking volgt de specificaties van de koper: polybag, hangtag, onderhoudskaart, barcode, binnen- en omdoos.

Stap 9: Testen en kwaliteitspoorten

Kwaliteit wordt op drie niveaus beoordeeld in plaats van één keer aan het eind te worden gecontroleerd:

• IKB— binnenkomende stof, ritsen, gespen en banden tegen de ondertekende kleurenkaart, met kleurverschil en kleurvastheid.
• IPQC— snijtolerantie, lasintegriteit, ankermontage en sluitingsinstallatie gecontroleerd op de lijn terwijl de zakken worden gebouwd.

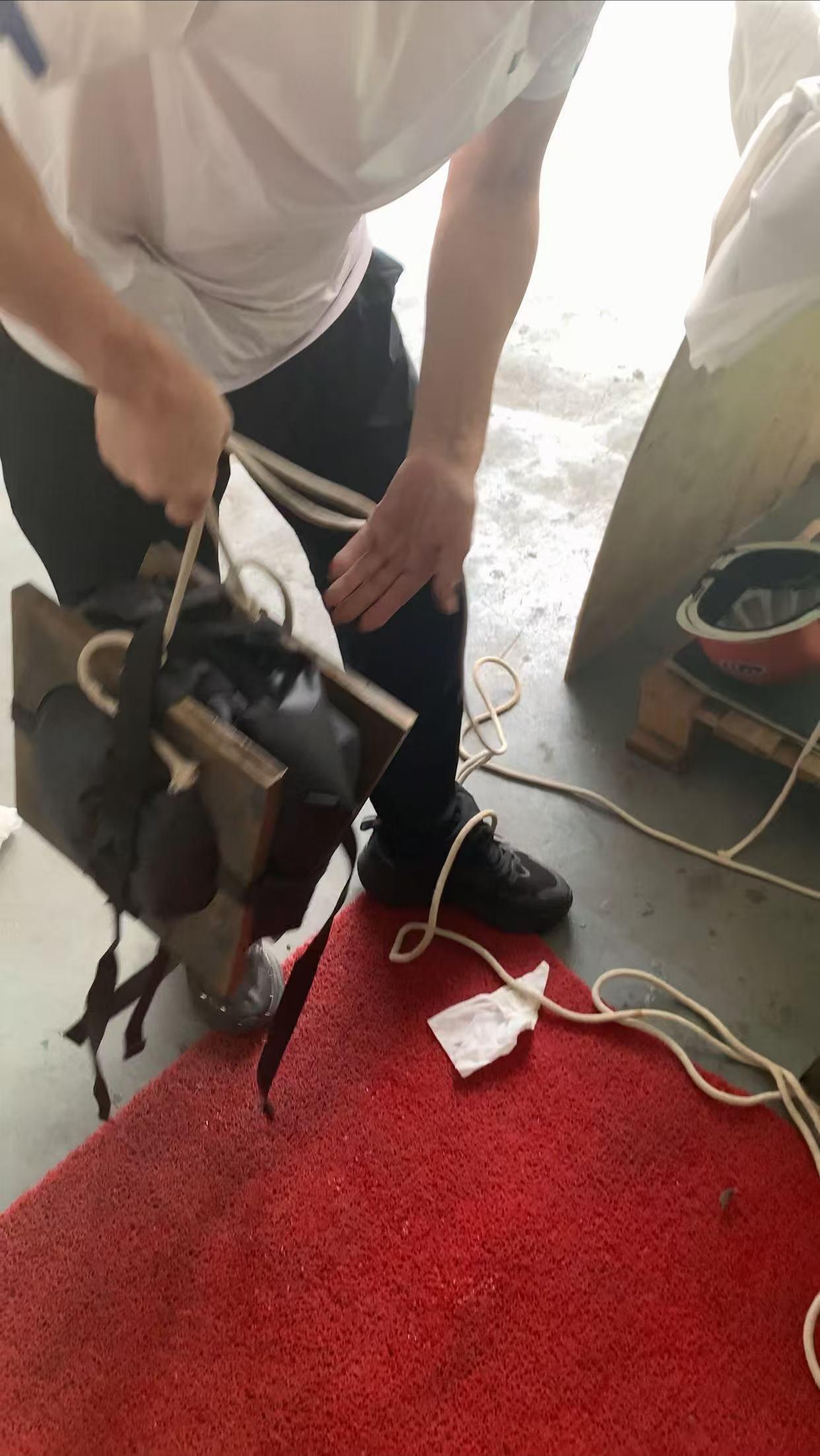

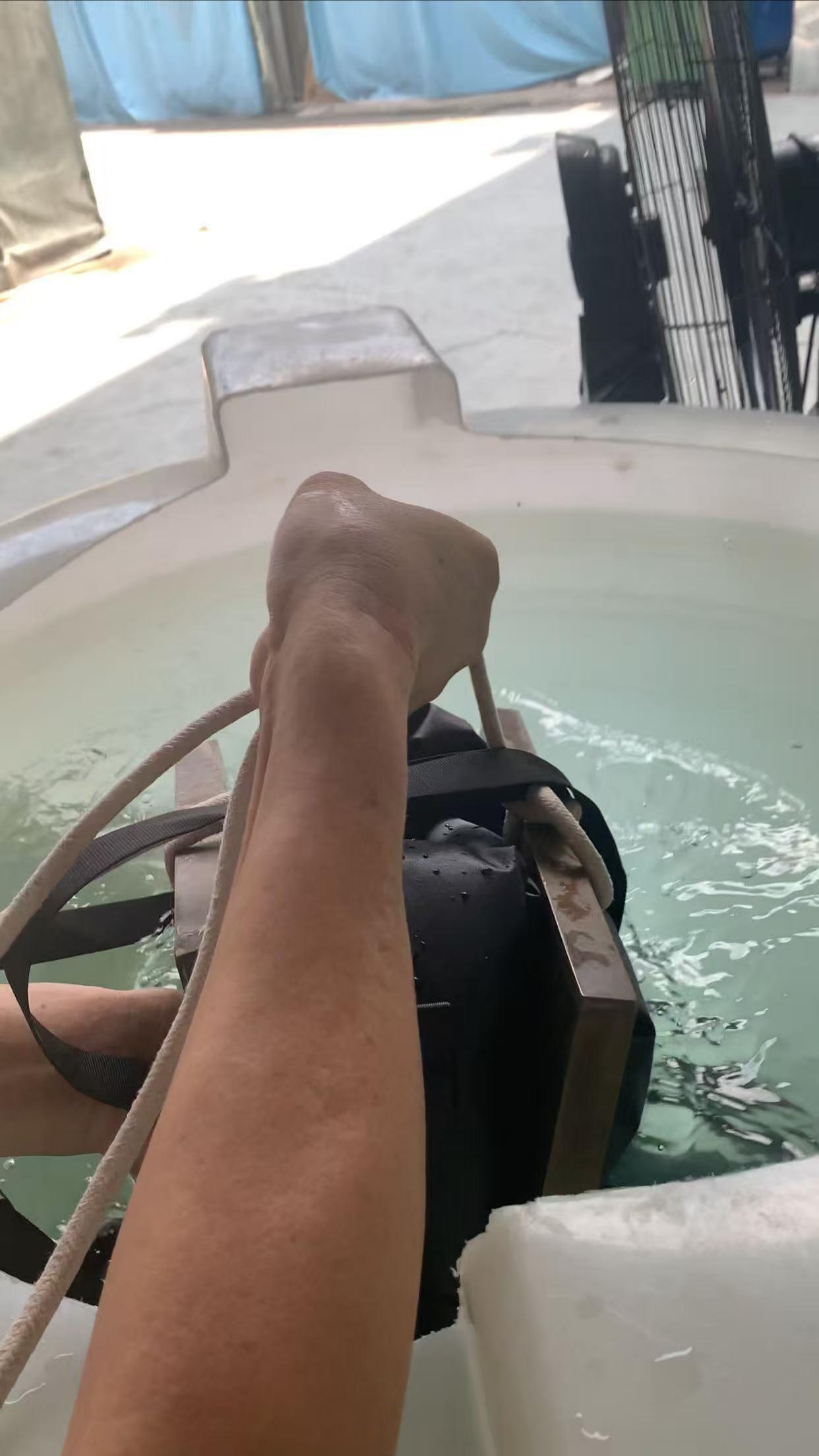

• OQC— AQL-bemonstering op 2,5/4,0, een echte wateronderdompelingstest op afgewerkte zakken, en vergelijking met het ondertekende gouden monster, met SGS- of QIMA-inspectie beschikbaar.

De ondersteunende laboratoriumsuite omvat las- en afpelsterkte, een belastingstest van meer dan 1500 cycli plus rukbelasting op de bandankers, ritscycli tot 3000 keer, slijtage, treksterkte, zoutnevel, kleurechtheid en kleurverschil. Afgedichte hoofdcompartimenten zijn geclassificeerd tot een geverifieerde IPX7 – één meter gedurende dertig minuten – bewezen op de afgewerkte tas in plaats van afgeleid van een stoffen figuur.

Wat dit betekent voor uw ontwerpopdracht

• Specificeer een lasbaar materiaal— PVC- of TPU-gecoate stof; een niet-lasbare stof dwingt het stiksel af en verliest de waterdichte claim.
• Houd de geometrie lasvriendelijk— zachte radiussen en zuivere naden lassen consistenter dan krappe hoeken en convergerende naden.
• Budget voor gereedschap— een aangepaste vorm heeft een aangepaste matrijs nodig, afzonderlijk vermeld met een eigen levertijd.
• Detailleer de riemankers— constructie, breedte, vulling, verstelbereik, omkeerbaarheid. Dit is waar stroppen falen.
• Vermeld de beoordeling in cijfers— met een onderdompelingstest van het eindproduct, en geef aan welke zakken afgedicht of waterbestendig zijn.
• Revisies toestaan— verwacht ongeveer twee tegensteekproefrondes; de workflow en tijdlijn zijn uiteengezet in onzeOEM waterdichte slingbag leveranciergids.

De productbasis

Deze gelaste tassen, van Sealock'swaterdichte draagzaklijn, zijn gelijkwaardige uitgangspunten voor een project op maat – geen ervan staat boven een ander; een merk kan beginnen met elk van hen of met een blanco blad:

Productievoorwaarden

Veelgestelde vragen: productie van draagzakken

Vraag: Waarom kunt u geen van de door ons gekozen stoffen lassen?
A: Hoogfrequent lassen werkt alleen op polaire thermoplastische materialen: PVC, TPU, nylon, PET, EVA. Een niet-polaire stof smelt in het veld niet en zou moeten worden genaaid, waardoor een echte waterdichte claim verloren gaat.

Vraag: Wat is een koude las en hoe wordt dit vermeden?
A: Een naad waarbij druk is uitgeoefend maar het materiaalcentrum nooit de temperatuur heeft bereikt - deze ziet er acceptabel uit en laat los tijdens gebruik. Een correcte voorverwarming, verblijftijd en koeling onder druk voorkomen dit, ondersteund door testlassen en gedocumenteerde parameters vóór elke run.

Vraag: Waarom zijn er gereedschapskosten verbonden aan een aangepaste vorm?
A: Elke lasgeometrie heeft een op maat gemaakte matrijs nodig om de RF-energie langs het naadpad te leiden. Het zijn eenmalige kosten, die afzonderlijk worden vermeld, en het zorgt voor een extra doorlooptijd voordat het eerste monster kan worden gemaakt, waarna het wordt hergebruikt voor nabestellingen.

Vraag: Hoe voorkom je dat de riem uit de tas scheurt?
A: De ankerpatch is in de schaal gelast zodat de barrière continu blijft en het lastpad is ontworpen in plaats van erop gestikt, en vervolgens geverifieerd met belasting- en schoktesten bij QC.

Vraag: Is een lasnaad echt sterker dan een gestikte naad?
A: Voor waterdichtheid is het doorslaggevend: er zijn geen naaldgaten en de moleculaire binding kan sterker zijn dan het moedermateriaal zelf. Gestikte naden zijn afhankelijk van tape die na verloop van tijd omhoog gaat.

Vraag: Heeft het ontwerp van de tas invloed op hoe gemakkelijk deze kan worden gemaakt?
EEN: Ja. Lange, zachte naden lassen consistenter dan krappe hoeken en convergerende naden. We beoordelen een ontwerp vooraf op lasbaarheid en stellen aanpassingen voor die zowel de kwaliteit als het rendement verbeteren.
