1. Wat is RF-lassen?

RF-lassen, ook wel hoogfrequent (HF)-lassen of diëlektrisch lassen genoemd, is een productieproces waarbij thermoplastische materialen worden verbonden met behulp van elektromagnetische energie in plaats van externe hitte, lijm of mechanische bevestiging. De twee termen zijn in de industriële praktijk uitwisselbaar; de onderliggende fysica is identiek.

Het onderscheidende kenmerk van RF-lassen is waar de warmte vandaan komt. Bij conventioneel smeltlassen wordt thermische energie op het materiaaloppervlak aangebracht en naar binnen geleid. Bij RF-lassen dringt het elektromagnetische veld door het materiaal en genereert het warmte van binnenuit, op moleculair niveau. Deze interne verwarming produceert een hechting die in de meeste gevallen sterker is dan het basisweefsel aan weerszijden van de verbinding.

De technologie wordt sinds de jaren veertig industrieel gebruikt, aanvankelijk voor medische en verpakkingstoepassingen op PVC-basis. De acceptatie ervan in de productie van hoogwaardige outdooruitrusting versnelde toen TPU PVC verving in productcategorieën waar flexibiliteit, milieuvriendelijkheid en prestaties op de lange termijn van belang zijn. Tegenwoordig is RF-lassen de standaard constructiemethode voor elk waterdicht product dat onder aanhoudende hydrostatische druk moet blijven – en niet alleen tegen spatwater op het oppervlak.

Typische producttoepassingen zijn onder meer:

• Dompelbare droge zakken en waterdichte rugzakken
• Lekvrije softcoolers en geïsoleerde dragers
• Opblaasbare buitenstructuren
• Waterdichte medische transportverpakking
• Koffers voor militaire en tactische uitrusting

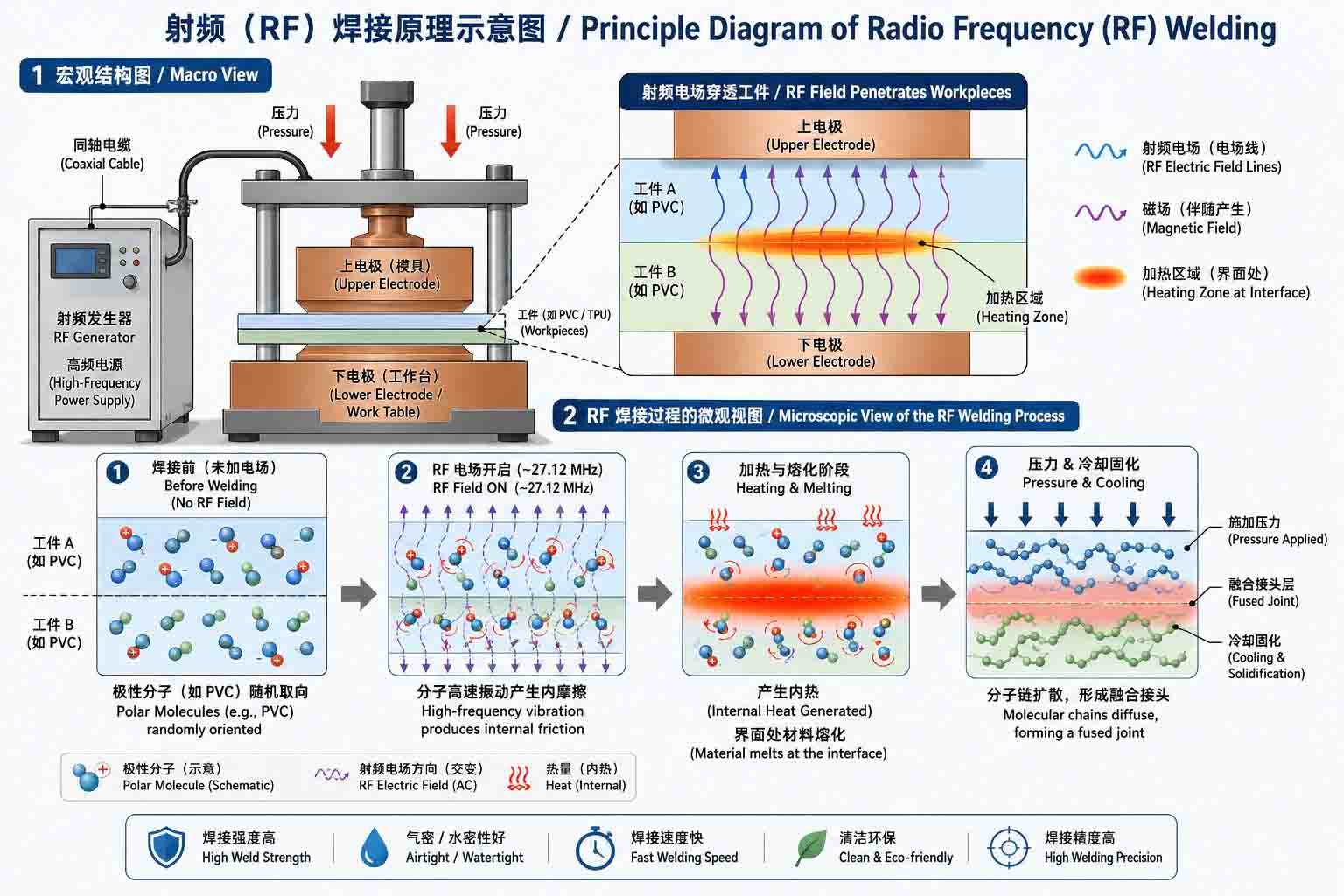

2. Hoe RF-lassen werkt

RF-lasapparatuur werkt door een hoogfrequente wisselstroom (meestal tussen 27 MHz en 40 MHz, waarbij 27,12 MHz de meest voorkomende industriële frequentie is) door te geven tussen twee metalen elektroden (dies of platen genoemd). Tussen deze matrijzen wordt het te lassen materiaal geplaatst.

Wanneer thermoplastische materialen met polaire moleculaire structuren worden blootgesteld aan een snel wisselend elektromagnetisch veld, proberen hun moleculen zich opnieuw uit te lijnen met elke oscillatie van het veld. Bij 27,12 MHz betekent dit grofweg 27 miljoen herschikkingspogingen per seconde. De wrijving die door deze moleculaire beweging wordt gegenereerd, produceert warmte – niet aan het oppervlak, maar gelijkmatig over de materiaaldikte ter plaatse van de laszone.

Tegelijkertijd oefent de pers gecontroleerde pneumatische druk uit op de matrijzen, waardoor de materiaallagen samen worden gedrukt. Wanneer de interne temperatuur het smeltpunt van het materiaal bereikt, smelten de lagen op het grensvlak en vermengen zich op moleculair niveau. Wanneer RF-energie wordt verwijderd en het materiaal onder aanhoudende druk afkoelt, zijn de twee lagen één continu materiaal geworden: niet gelijmd, niet gestikt, maar versmolten.

Deze interne warmteopwekking heeft verschillende praktische voordelen ten opzichte van aan het oppervlak aangebrachte warmtemethoden:

• De verbinding vormt zich gelijkmatig over de gehele laszone in plaats van zich vanaf het oppervlak naar binnen toe te ontwikkelen
• Buitenoppervlakken zullen minder snel verschroeien of vervormen, omdat de elektroden zelf de smelttemperatuur niet hoeven te bereiken
• Complexe matrijsgeometrieën kunnen nauwkeurige, herhaalbare laspatronen produceren, inclusief bochten, hoeken en meerlaagse verbindingen
• De cyclustijden zijn kort: doorgaans 3 tot 15 seconden per las, afhankelijk van de materiaaldikte en het matrijsoppervlak

3. Waarom TPU bijzonder geschikt is voor RF-lassen

Niet alle thermoplasten reageren even goed op RF-lassen. Het proces is afhankelijk van het feit of het materiaal een polaire moleculaire structuur heeft: een structuur waarbij de elektrische lading ongelijkmatig over het molecuul is verdeeld. Polaire moleculen reageren op wisselende elektromagnetische velden door te proberen zich te oriënteren; die poging tot oriëntatie is wat warmte genereert.

TPU (Thermoplastisch Polyurethaan) heeft een van nature polaire structuur dankzij de urethaanbindingen in de moleculaire ruggengraat. Hierdoor reageert het zeer goed op RF-energie en is het relatief eenvoudig om consistent te lassen over een reeks diktes en laminaatconfiguraties.

Naast RF-compatibiliteit brengt TPU verschillende materiaaleigenschappen met zich mee die het tot het voorkeurssubstraat maken voor hoogwaardige waterdichte outdooruitrusting:

Andere RF-lasbare materialen zijn onder meer PVC-gecoate stoffen, EVA en bepaalde PU-films. PVC is de traditionele optie: het las gemakkelijk en goedkoop, maar brengt met weekmakers samenhangende regelgevingsrisico's met zich mee en wordt bros bij lage temperaturen. Voor producten die bedoeld zijn om lang mee te gaan, of voor merken die voldoen aan milieueisen, is TPU de praktische keuze.

4. RF-lassen versus traditioneel naaien: wat het verschil feitelijk betekent in gebruik

De vergelijking tussen RF-gelaste naden en gestikte naden is vanuit technisch oogpunt eenvoudig, maar het is de moeite waard om nauwkeurig te zijn over waar en hoe de gestikte constructie faalt, omdat de faalwijze vaak traag en niet voor de hand liggend is totdat dit niet het geval is.

De foutmodus van de naadband verdient bijzondere aandacht. Tape presteert adequaat als hij nieuw is en onder gematigde omstandigheden. Het probleem is dat waterdichte tassen en koelers niet onder gematigde omstandigheden kunnen leven: ze worden volgepropt met zware, natte spullen, worden herhaaldelijk gebogen tijdens het transport, worden in warme voertuigen achtergelaten en gaan er af en toe op zitten. Onder deze belastingen in de praktijk beginnen de verbindingslijnen van de tape aan de randen en hoeken los te komen. De delaminatie is van buitenaf onzichtbaar totdat er al water naar binnen dringt.

RF-lassen elimineert dit degradatietraject volledig. Er zijn geen taperanden die moeten worden opgetild, geen naaldgaten die onder druk open moeten werken en geen draad die kan schuren op naadspanningspunten. De laszone houdt vast of niet, en bij een goed uitgevoerde las op compatibel materiaal houdt deze ruim voorbij het punt waar de omringende stof het eerst zou bezwijken.

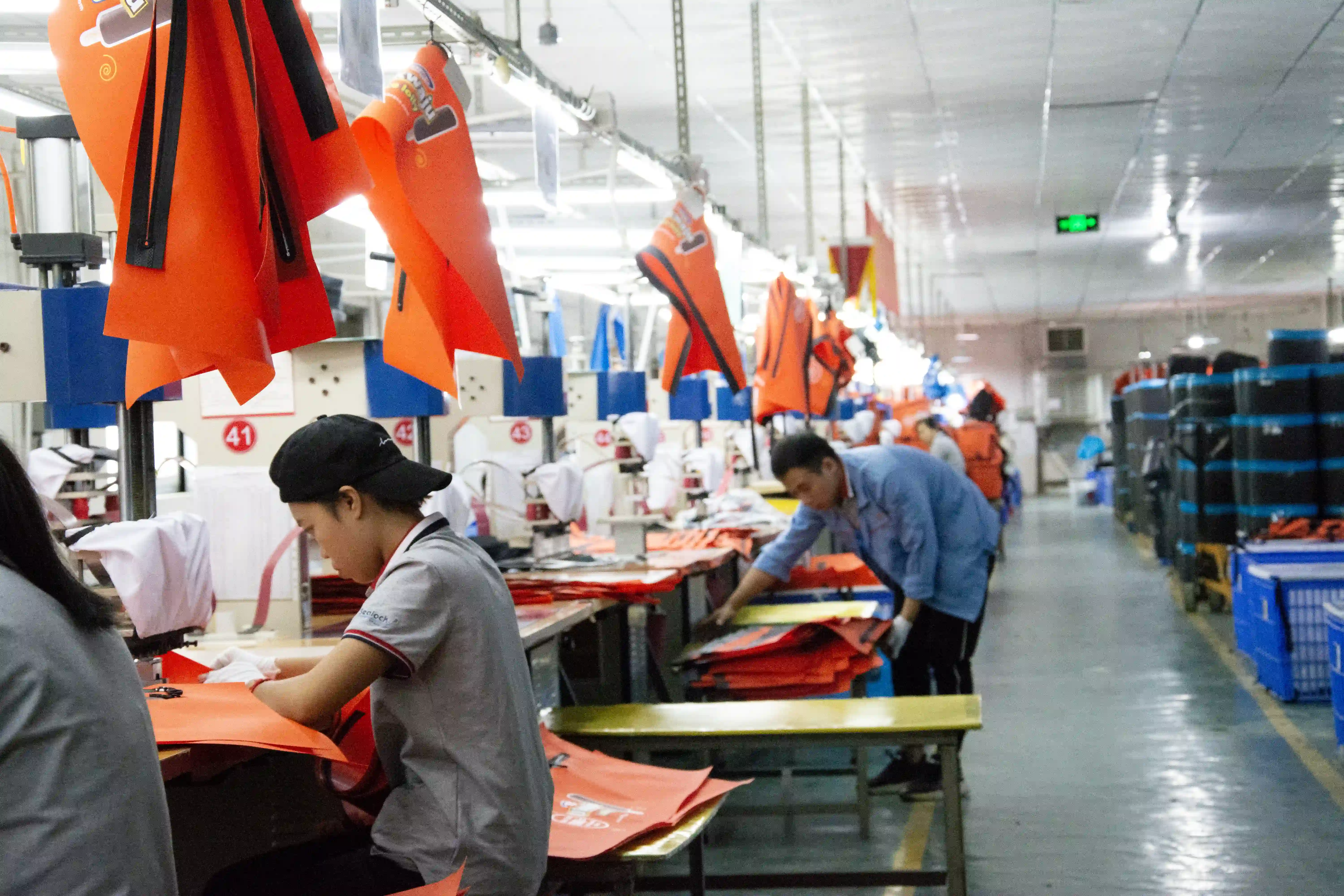

5. Het productieproces van RF-lassen, stap voor stap

Stap 1 — Materiaalvoorbereiding

Gelamineerde TPU-panelen worden op nauwkeurige afmetingen gesneden met behulp van CNC-snij- of aangepaste stanssystemen. De nauwkeurigheid van het paneel in dit stadium heeft rechtstreeks invloed op de uitlijning van de las stroomafwaarts; zelfs een paar millimeter dimensionale afwijking zal een verkeerd uitgelijnde laszone veroorzaken. Materiële oppervlakken moeten vrij zijn van verontreiniging; oliën die vrijkomen bij het hanteren, stof bij het snijden of vocht bij opslag kunnen allemaal de overdracht van RF-energie verstoren en onvolledige fusie veroorzaken.

Stap 2 — Matrijsselectie en machine-instelling

De lasmatrijs is de gevormde elektrode die de lasgeometrie bepaalt. Verschillende productconfiguraties vereisen verschillende matrijsprofielen: een matrijs met vlakke naden voor paneelverbindingen, een gevormde matrijs voor gebogen sluitingen of verstevigingspatches, een matrijs met meerdere holtes voor repetitieve lassen met grote volumes. De matrijskeuze wordt afgestemd op de specifieke lasgeometrie die voor het product vereist is. Machineparameters (frequentie, uitgangsvermogen, persdruk en cyclustijd) worden gekalibreerd op basis van de specifieke TPU-formulering en materiaaldikte die wordt gelast. Deze parameters zijn gedocumenteerd in de product-SOP en worden consistent herhaald tijdens productieruns.

Stap 3 — Materiaalpositionering

Panelen worden binnen de matrijs uitgelijnd volgens de lasindeling. Een consistente positionering is van cruciaal belang voor de uniformiteit van de lasbreedte; De meeste professionele RF-lasopstellingen maken gebruik van opspangeleiders of registratiemarkeringen om variaties in de positionering van de operator te elimineren.

Stap 4 — Activering van RF-energie en drukbinding

De pers sluit en oefent pneumatische druk uit op de materiaalstapel. RF-energie wordt geactiveerd gedurende de gekalibreerde cyclusduur. Interne moleculaire verwarming brengt het materiaal op het lasgrensvlak op smelttemperatuur, terwijl de buitenoppervlakken onder hun vervormingspunt blijven. Gedurende deze fase wordt de druk gehandhaafd.

Stap 5 — Koelen onder druk

De RF-energie wordt uitgeschakeld, maar de persdruk blijft behouden tijdens de afkoelfase. Dit is een stap die vaak te kort wordt gedaan in productieomgevingen van lagere kwaliteit, en het maakt uit: als de druk wordt opgeheven voordat de laszone is gestold, kan het gesmolten materiaal vervormen, waardoor een zwakkere verbinding met dimensionale inconsistenties ontstaat. De juiste koeltijd wordt bepaald tijdens de parameterontwikkelingsfase en behandeld als een niet-onderhandelbaar onderdeel van de cyclus.

Stap 6 — Trimmen en inspecteren

Flitsmateriaal aan de lasomtrek wordt afgesneden. Elke las wordt visueel geïnspecteerd op brandplekken, onvolledige smeltzones of maatafwijkingen voordat het onderdeel naar de volgende assemblagefase gaat.

6. Naadtechniek: de variabelen die bepalen of een las vasthoudt

RF-lassen is geen proces waarbij consistente machine-instellingen consistente resultaten opleveren, ongeacht andere factoren. De prestaties van naden worden bepaald door de interactie van verschillende variabelen, die elk moeten worden begrepen en gecontroleerd.

Lasbreedte

Bredere laszones verdelen de spanning over een groter gebied en zorgen doorgaans voor een hogere naadbarstweerstand. Voor producten die een aanhoudende hydrostatische druk of dynamische belasting ondervinden – onderdompelbare droge zakken, koelere basisnaden, opblaasblaasverbindingen – is de minimale lasbreedte een specificatie-item, geen bijzaak bij de productie. Smalle lassen op hoeken en radiusovergangen zijn veel voorkomende foutinitiatiepunten en moeten expliciete aandacht krijgen tijdens het matrijsontwerp.

Consistentie van RF-vermogen

Een onstabiele vermogensafgifte tijdens de lascyclus veroorzaakt een niet-uniforme interne verwarming. De visuele indicatoren zijn brandplekken in zones met hoog vermogen en bleke, ondergefuseerde gebieden elders. Geen van beide is aanvaardbaar bij producten met drukbestendigheid. Professionele RF-lasapparatuur zorgt gedurende de hele cyclus voor een consistente vermogensafgifte; periodieke kalibratieverificatie is onderdeel van verantwoord apparatuuronderhoud.

Materiaaldikte en formulering passend

RF-lasparameters zijn specifiek voor de materiaaldikte en TPU-formulering. Een parameterset die is geoptimaliseerd voor 0,8 mm TPU-film zal onvoldoende smelting produceren als deze wordt toegepast op 1,5 mm gelamineerde stof, en kan dunnere materialen verbranden als deze in omgekeerde richting wordt gebruikt. Wanneer materiaalspecificaties veranderen tussen productruns (verschillende stofgewichten, verschillende TPU-coatinggewichten) moeten parameters opnieuw worden gevalideerd en niet worden aangenomen dat ze worden overgedragen.

Veelvoorkomende oorzaken van mislukkingen

• Onvoldoende RF-energie of cyclustijd:Produceert een verbinding die er op het oppervlak compleet uitziet, maar faalt bij lage druk omdat het grensvlak nooit de volledige smelttemperatuur heeft bereikt
• Oppervlakteverontreiniging:Oliën, vocht of deeltjes op het lasgrensvlak creëren plaatselijke holtes waar geen versmelting heeft plaatsgevonden
• Onjuiste persdruk:Te laag zorgt ervoor dat het gesmolten grensvlak zich kan scheiden voordat het afkoelt; te hoog kan materiaal uit de laszone persen, waardoor de effectieve hechtbreedte afneemt
• Voortijdige drukontlasting tijdens afkoelen:Produceert dimensionale vervorming en verminderde hechtsterkte aan de randen van de laszone
• Matrijzenlijtage:Versleten of beschadigde matrijsoppervlakken veroorzaken een inconsistente drukverdeling, wat leidt tot een variabele laskwaliteit over het matrijsvlak

7. RF-lassen bij de productie van Soft Cooler

Zachte koelers vormen een bijzonder veeleisende toepassing voor naadtechniek omdat ze hydrostatische vereisten (de voering moet water vasthouden zonder te lekken) combineren met thermische vereisten (het isolatiesysteem mag niet worden aangetast door vochtinfiltratie) en hygiënevereisten (binnenoppervlakken moeten reinigbaar en schimmelbestendig zijn).

Bij een gestikte zachte koeler is de naad tussen de binnenvoering en de isolatieschuimlaag een vochtpad. Gesmolten ijswater dringt door de naaldgaten en hoopt zich op tussen de voering en het schuim, waar het niet kan wegvloeien of drogen. Bij regelmatig gebruik zorgt dit voor de aanhoudende geur- en schimmelgroei die inkoopfunctionarissen consequent beschouwen als de belangrijkste klacht over de productkwaliteit van oudere leveranciers.

RF-lassen elimineert dit pad structureel. De binnenvoering van een RF-gelaste zachte koeler bestaat uit één enkel waterdicht bassin: geen naadopeningen, geen naaldgaten, geen taperanden. Gesmolten ijswater blijft in de voering en kan worden uitgegoten of weggeveegd. De isolatielaag blijft gedurende de hele levensduur van het product droog.

Bijkomende prestatievoordelen van RF-gelaste zachte koelerconstructie:

• De luchtdichte binnenkamer vermindert de convectieve warmte-uitwisseling, waardoor de ijsretentieduur direct wordt verbeterd
• Gladde, niet-poreuze TPU-binnenoppervlakken voldoen aan contactnormen voor levensmiddelen en zijn bestand tegen microbiële groei
• HF-gelaste verstevigingspatches maken bevestiging van de D-ring en handgreep mogelijk zonder het primaire waterdichte membraan te doorboren
• Waterdichte ritssluitingsystemen kunnen worden geïntegreerd als aanvulling op het gelaste lichaam, waardoor de hermetische prestaties bij het toegangspunt behouden blijven

8. Laboratoriumtests en kwaliteitscontrole voor RF-gelaste producten

RF-gelaste constructies zijn slechts zo betrouwbaar als het kwaliteitscontroleproces dat deze valideert. Visuele inspectie is noodzakelijk maar niet voldoende; een naad kan volledig versmolten lijken op het oppervlak terwijl er interne holtes zijn die onder druk zullen bezwijken. Professionele kwaliteitscontrole voor waterdichte RF-gelaste producten omvat verschillende testprotocollen.

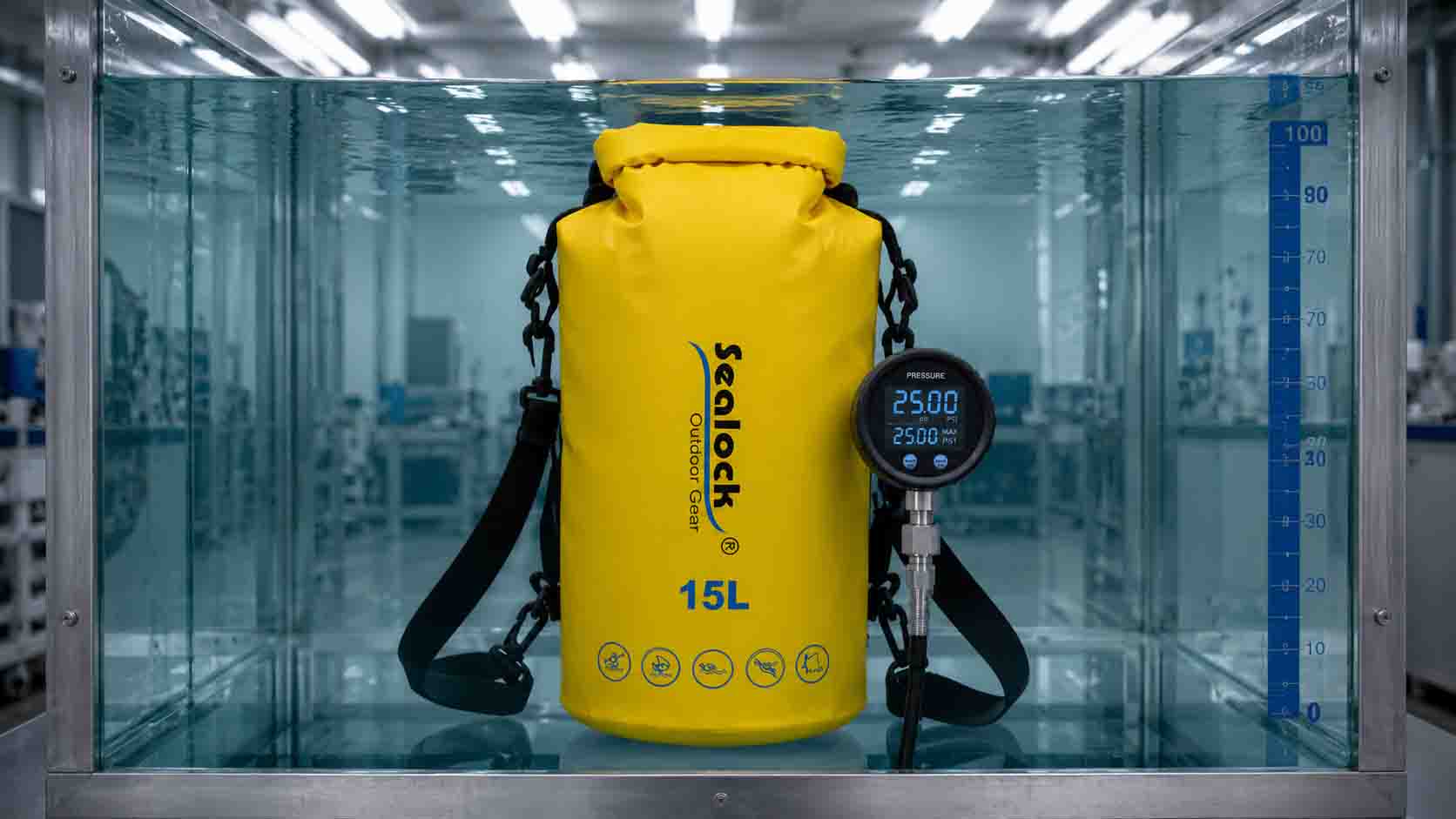

Luchtdruk (hydrostatische) test

De meest directe test van de naadintegriteit voor drukbestendige producten. De voltooide zak of koeler wordt opgeblazen tot een gespecificeerde interne druk (1,0 bar is de standaard voor extreme maritieme en onderwatertoepassingen) en gedurende een bepaalde periode op die druk gehouden. De zak wordt ondergedompeld of geobserveerd met een sopje om de uitstoot van microbellen op elk naad- of sluitingspunt te detecteren. Geen uitstoot is de voorwaarde. Deze test bevestigt tegelijkertijd zowel de hydrostatische prestaties als de weerstand tegen uitbarstingen.

Wateronderdompelingstest

Het product wordt gedurende een bepaalde tijd op een bepaalde diepte ondergedompeld en vervolgens intern geïnspecteerd op binnendringend vocht. Deze test identificeert microlekpunten die mogelijk geen detecteerbare bellen produceren bij statische luchtdruktests, maar die wel waterinfiltratie mogelijk maken onder reële onderdompelingsomstandigheden.

Naad barsttest

Een destructieve test die de druk meet waarbij een laszone bezwijkt. De barstdruk wordt vergeleken met het minimum van de productspecificatie; Resultaten onder de specificatie duiden op een procesparameterprobleem dat moet worden gediagnosticeerd en gecorrigeerd voordat de productie wordt voortgezet. Bursttests worden doorgaans toegepast op monstersets van elke productierun in plaats van op afzonderlijke eenheden.

Koudeflextest

Laszones die goed presteren bij omgevingstemperatuur kunnen bij lage temperaturen brosse breukpunten worden, vooral als de materiaalformulering of koelparameters niet geoptimaliseerd zijn voor gebruik bij koud weer. Bij koude buigtests worden monsters onderworpen aan herhaaldelijk buigen bij temperaturen tot -20°C of -30°C, waarbij wordt gecontroleerd of de naad intact blijft onder de thermische en mechanische omstandigheden van veldgebruik bij koud weer.

Versnelde verweringstest

UV-straling, hoge luchtvochtigheid en blootstelling aan zoutoplossing worden gebruikt om meerjarig gebruik op zee in gecomprimeerde laboratoriumtijd te simuleren. Deze test wordt toegepast op monsters van laszones in plaats van op volledige producten en evalueert de hechting van de TPU-coating, de duurzaamheid van de lasverbinding en de maatvastheid onder langdurige omgevingsstress.

9. Veel voorkomende RF-gelaste producttoepassingen

Waterdichte buitenuitrusting

• Onderdompelbare droge zakken (oprolbare bovenkant en ritssluiting)
• Waterdichte rugzakken en plunjezakken
• Heuptassen voor kajakken en raften
• Achtertassen voor motorfietsen en waterdichte koffers

Zachte koelers en geïsoleerde dragers

• Lekvrije zachte koelrugzakken
• Koeltassen voor zeevissen
• Medische monster- en vaccintransportkoelers
• Commerciële bezorgzakken voor koude ketens

Industriële en tactische producten

• Opblaasbare schuilplaatsen en constructies voor buiten
• Waterdichte apparatuurhoezen en koffers
• Tactische dry bags volgens militaire specificaties
• Waterdichte medische verpakking en insluiting
