Het getal dat bepaalt of een las daadwerkelijk een las is

Vierde in een serie van het Sealock-lab: de trek- en afpeltester – en een echt rapport, met echte cijfers, van een dinsdagochtend in juni

DONGGUAN, China — [Maanddag], 2026— Alles wat dit bedrijf bouwt, berust op één claim: dat twee stukken gecoate stof, aan elkaar gesmolten door hoogfrequent lassen, zich gedurende de levensduur van het product als één stuk materiaal zullen gedragen. Bij elke droge zak, elke koeler, elke opblaasbare boei wordt die claim een ​​paar honderd keer rond een naad herhaald.

Het is een bewering die je niet kunt verifiëren door te kijken. Een perfecte las en een marginale las zien er van buitenaf hetzelfde uit; het verschil komt pas maanden later naar voren, wanneer de marginale las uit elkaar begint te vallen in de handen van de klant. Dat is de reden waarom de machine in dit artikel bestaat, en waarom deze van alles in ons laboratorium degene is die het meest direct meet of ons kernproces werkt.

Het trekt de las uit elkaar en vertelt je precies hoe hard het moest proberen.

Wat de afpelsterkte eigenlijk meet

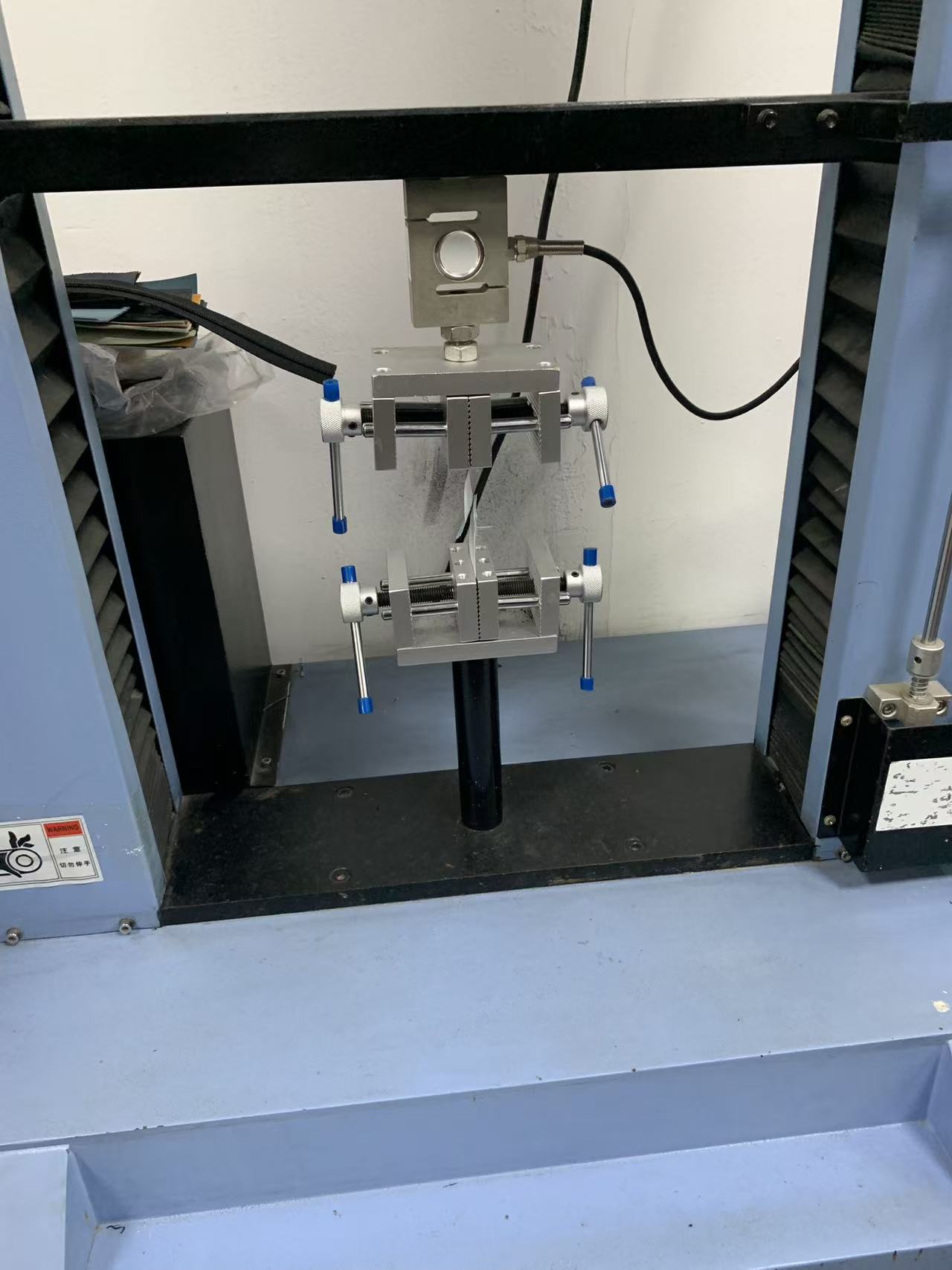

Neem een ​​gelast of gelamineerd exemplaar, pak de twee lagen in tegenover elkaar liggende kaken en drijf ze met een gecontroleerde snelheid uit elkaar. De loadcel registreert continu de benodigde kracht over de gehele lengte van de scheiding. Die kracht – in kilogramkracht of newton per millimeter breedte – is de afpelsterkte, en het is het eerlijkste getal dat beschikbaar is over de kwaliteit van een verbinding.

Het is voor ons op twee verschillende plaatsen van belang. De eerste is de las zelf: hoe sterk de hoogfrequente las twee panelen heeft versmolten. Een las die enigszins koud is geworden, ziet er goed uit en laat vroeg los; deze test is wat dat oplevert voordat het een productiepartij wordt. De tweede is de constructie van het materiaal zelf: gecoate en gelamineerde stoffen zijn zelf verbonden samenstellingen – een coating of film die aan een basisdoek is gehecht – en als dat laminaat delamineert, bezwijkt de stof van binnenuit, ongeacht hoe goed we deze hebben gelast. Hier worden ze allebei getest en moeten ze allebei slagen.

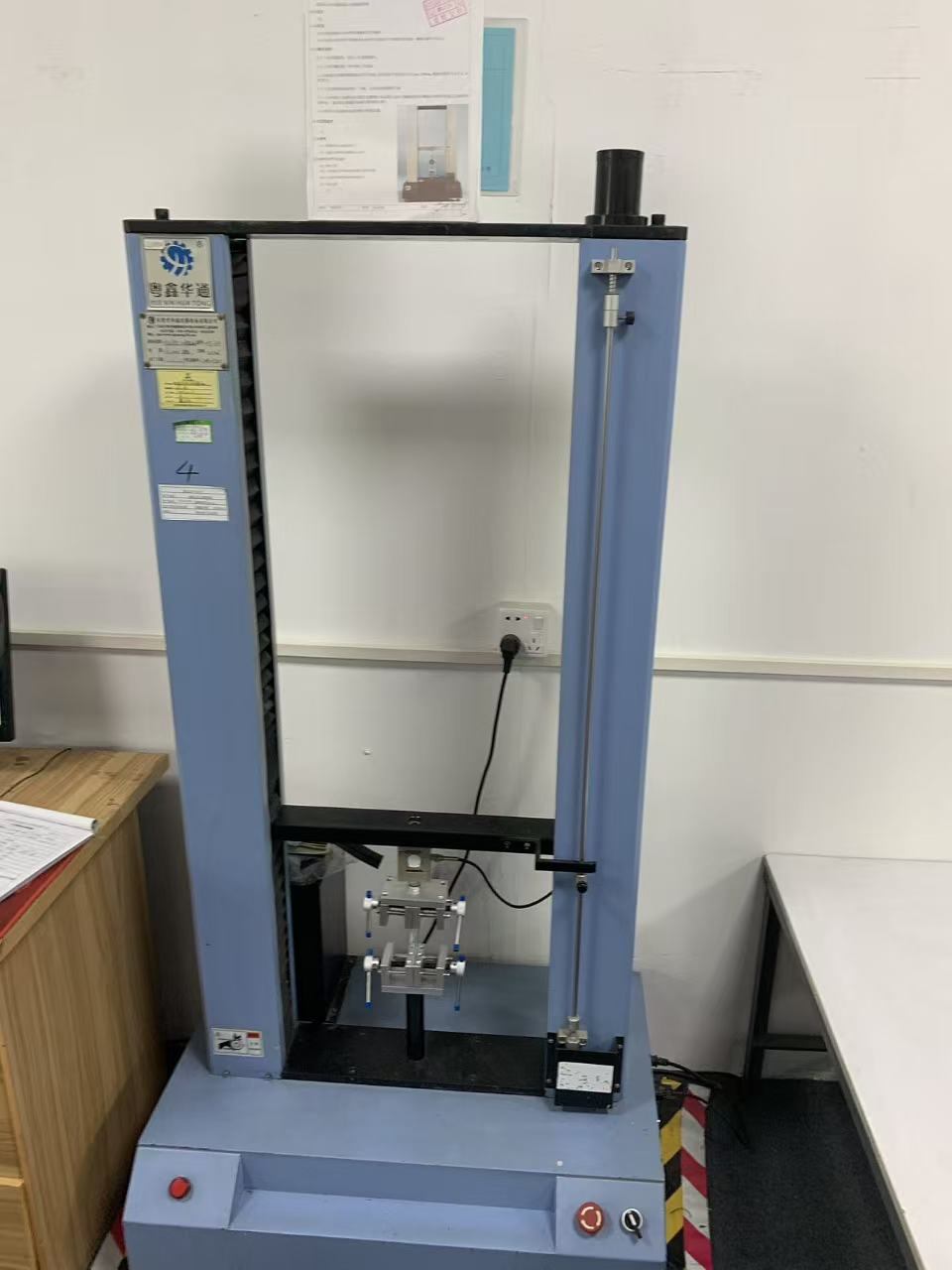

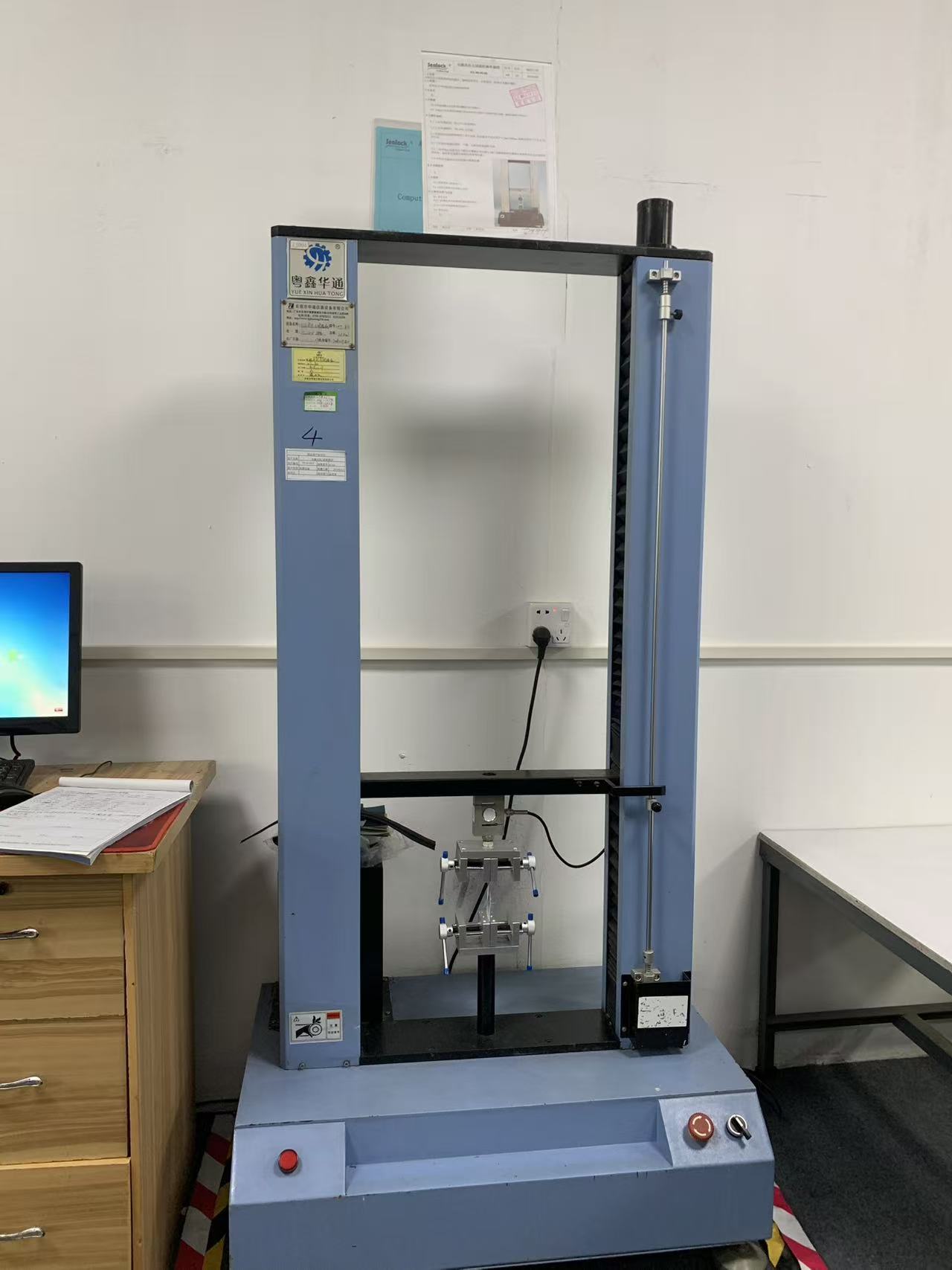

Dezelfde machine voert ook trek- en scheurtesten uit. Daarom veranderen de armaturen afhankelijk van wat erin wordt geklemd. Maar schillen is de test die het meest direct spreekt over wat deze fabriek voor de kost doet.

Een echt verslag, vanaf 10:09 op dinsdagochtend

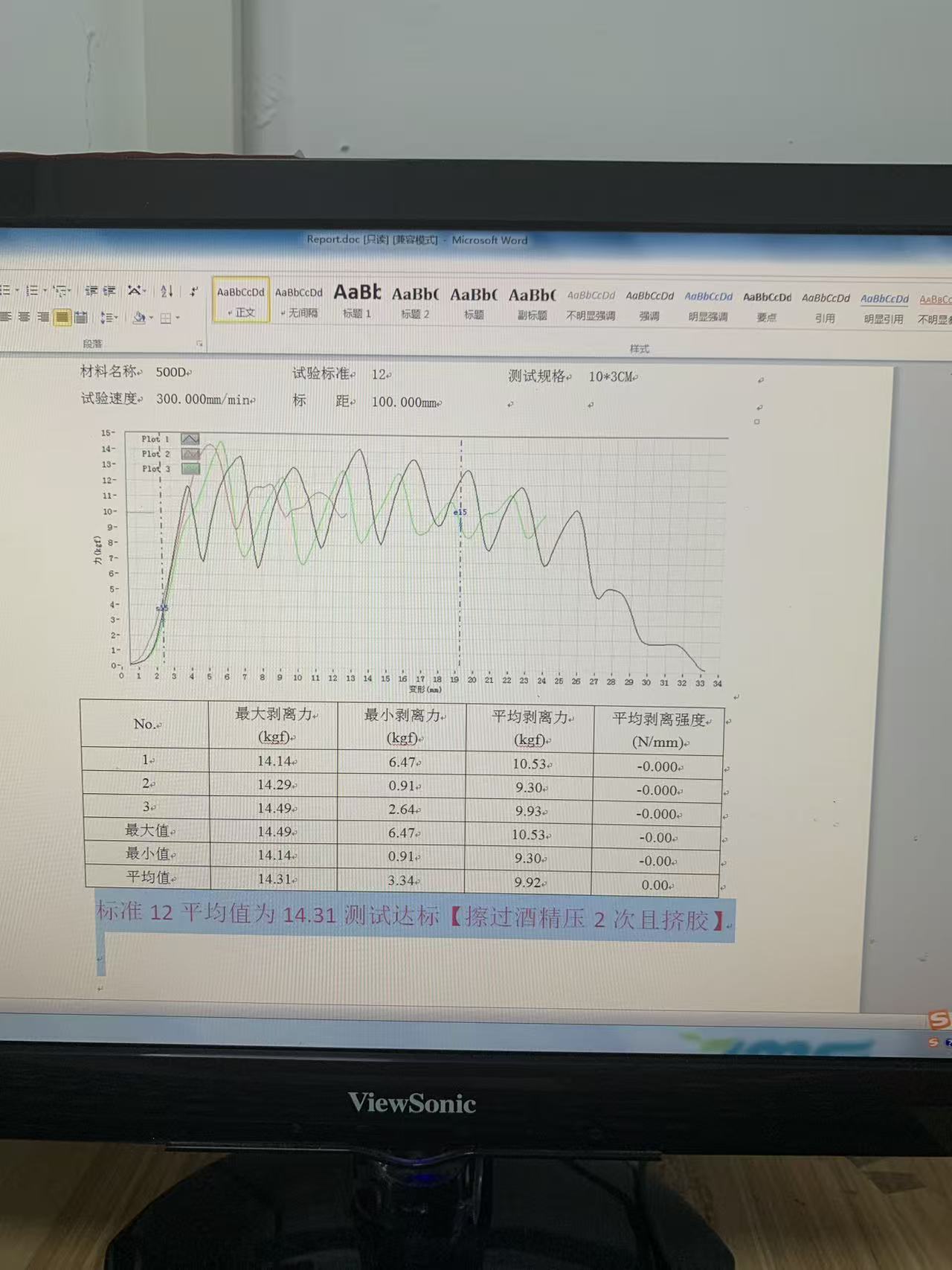

In plaats van dit abstract te beschrijven, is hier een daadwerkelijke run vanuit ons laboratorium, gedateerd 10 juni 2026 om 10:09 uur, op 500D-materiaal voor een klantenprogramma.

De testparameters: monstergrootte 10 × 3 cm, meetlengte 100 mm, testsnelheid 300 mm/min. Er zijn drie exemplaren getest – niet één, omdat een enkel afpelresultaat vrijwel zinloos is.

De resultaten, in kilogramkracht:

• Voorbeeld 1:max 14,14, min 6,47, gemiddeld 10,53
• Voorbeeld 2:max 14,29, min 0,91, gemiddeld 9,30
• Voorbeeld 3:maximaal 14,49, minimaal 2,64, gemiddeld 9,93
• Over de drie:hoogste max 14,49, gemiddelde van de maxima 14,31, gemiddelde van de gemiddelden 9,92

En dan de regel die ertoe doet, onderaan het rapport geschreven door de operator:tegen standaardwaarde 12 is het gemiddelde 14,31 – geslaagd voor de test.

Die ‘standaard 12’ wordt niet ter plekke verzonnen. Het komt uit de interne, revisiegecontroleerde acceptatiestandaard die we aan het einde van het laatste artikel in deze serie noemden: een tabel met de minimaal aanvaardbare afpelwaarde voor elk materiaal dat we routinematig gebruiken: 1680D TPU, 840D dubbelzijdig TPU, 600D enkel- en dubbelzijdige TPU, PVC en gecoate laminaten, elk met een eigen nummer. De test levert een resultaat op; de norm bepaalt of dat resultaat goed is. Het hele punt is dat je ze allebei vóór de toets opschrijft in plaats van erna.

Waarom de curve gekarteld is, en waarom dat het interessante deel is

Kijk naar de krachtcurven in dat rapport en je ziet geen vloeiende lijn. Je ziet een zaagtand: de kracht stijgt naar ongeveer 14, zakt terug naar 7, klimt opnieuw, keer op keer over de hele lengte van het exemplaar, voordat hij uiteindelijk aan het einde afneemt.

Die vorm is geen geluid, en het is geen fout in de machine. Zo ziet peeling er eigenlijk uit. Een binding komt niet gelijkmatig los; het komt vrij in een reeks kleine progressieve mislukkingen, waarbij elk kracht nodig heeft om te initiëren en vervolgens kortstondig te verlichten terwijl het zich voortplant. De pieken zijn waar de binding weerstand bood; de troggen zijn waar een sectie loslaat.

Dit is precies de reden waarom het rapport voor elk exemplaar het maximum, het minimum en het gemiddelde registreert. Het maximum vertelt u wat de beste situatie voor de obligatie is. Het gemiddelde vertelt u het typische gedrag over de hele schil. En het minimum – let op exemplaar 2, waar de kracht daalde tot 0,91 kgf – vertelt je de slechtste plek in dat monster, en dat is het getal waar een pessimist zich het meeste om zou moeten bekommeren, omdat een verbinding faalt waar hij het zwakst is, niet waar hij het sterkst is.

Drie exemplaren, drie sets van die figuren, en een standaard om ze mee te vergelijken. Dat is een resultaat. Eén getal van één exemplaar is een anekdote.

De beugel aan het einde van het rapport

Er zit een detail in dat rapport dat de moeite waard is om eruit te halen, omdat het iets zegt over hoe dit laboratorium denkt. Na de goedkeuringsbeslissing noteerde de operator de preparaatvoorbereiding tussen haakjes: afgeveegd met alcohol, tweemaal aangedrukt, met uitknijpen van lijm.

Met andere woorden: het resultaat wordt niet geregistreerd als een eigenschap van het materiaal alleen. Het is geregistreerd als eigendom vandit materiaal, op deze manier gebonden. De afpelsterkte is altijd een functie van het proces – reinheid van het oppervlak, druk, verblijftijd, hoeveel lijm er is aangebracht – en een getal dat niet zegt welk proces het heeft opgeleverd, kan niet worden gereproduceerd of betwist. Door de voorbereiding naast het resultaat te schrijven, wordt een meting bewijs.

De niet-glamoureuze omstandigheden die het nummer geldig maken

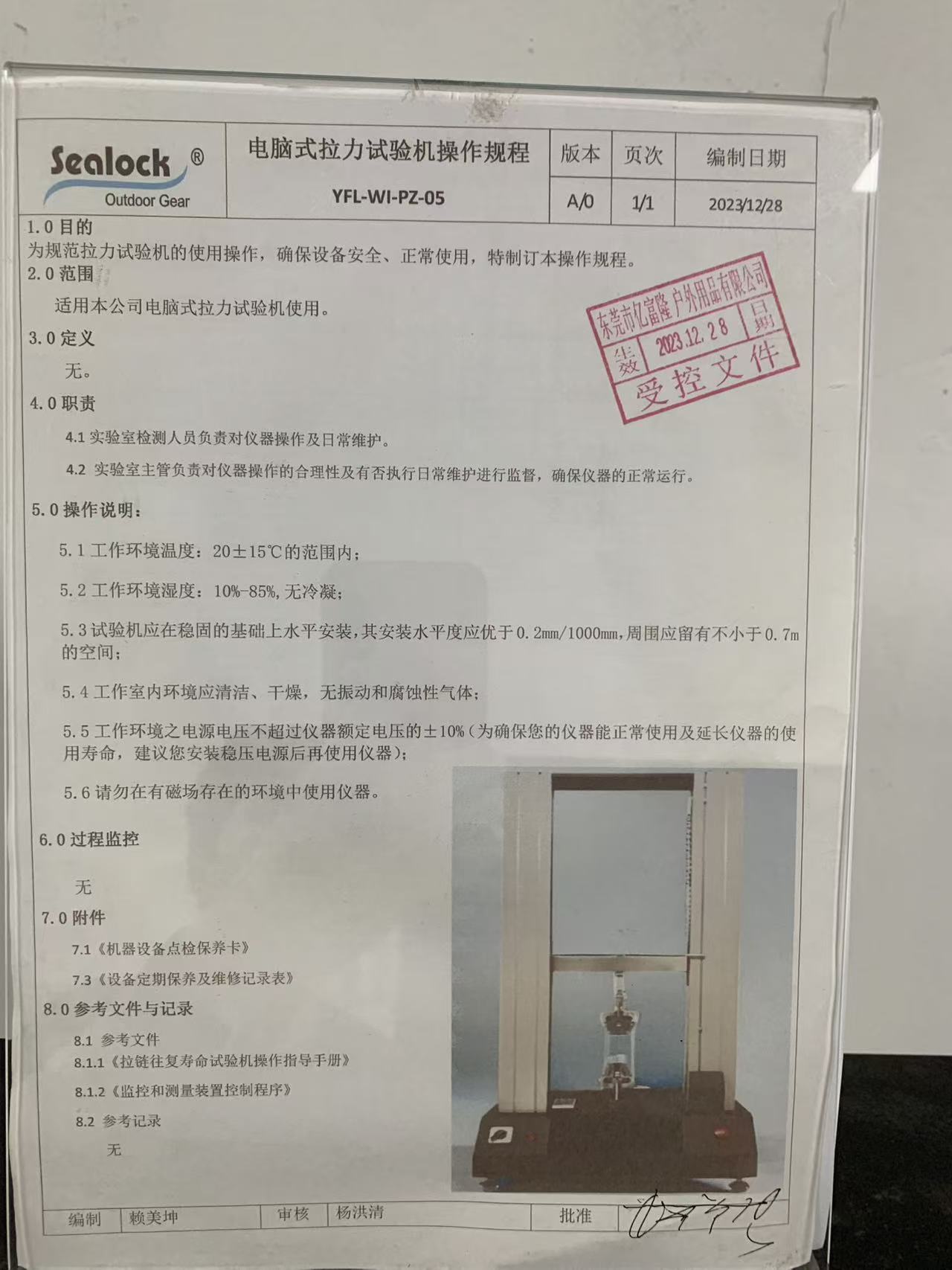

Dit instrument werkt volgens de gecontroleerde procedure YFL-WI-PZ-05, revisie A/0, en in tegenstelling tot de andere procedures in deze serie gaat het meeste helemaal niet over knoppen. Het gaat om de kamer:

• Omgevingstemperatuur 20 ± 15 °C, vochtigheid 10–85% zonder condensatie. Polymeren zijn temperatuurgevoelig; dezelfde las die koud en warm is getest, zal niet hetzelfde getal opleveren.
• Waterpas geïnstalleerd op een stabiele fundering, met een waterpasheid beter dan 0,2 mm per 1.000 mm, en een vrije ruimte van minimaal 0,7 m rondom de machine.
• Een schone, droge ruimte, vrij van trillingen en corrosieve gassen.
• Voedingsspanning binnen ±10% van de nominale waarde, waarbij een spanningsstabilisator wordt aanbevolen.
• Niet gebruiken in de buurt van magnetische velden.

Niets van dit alles is glamoureus en het is allemaal dragend. Een trekframe dat niet waterpas is, zorgt voor belasting buiten de as. Een loadcel voedt onstabiele stroomafwijkingen. Trillingen voegen ruis toe aan een signaal dat u leest, tot op twee decimalen nauwkeurig. De reden dat deze clausules in een gecontroleerd document staan ​​en niet in iemands hoofd, is dat ze onzichtbaar zijn: niets aan een slechte lezing ziet er slecht uit.

Geregistreerd, gekalibreerd en traceerbaar

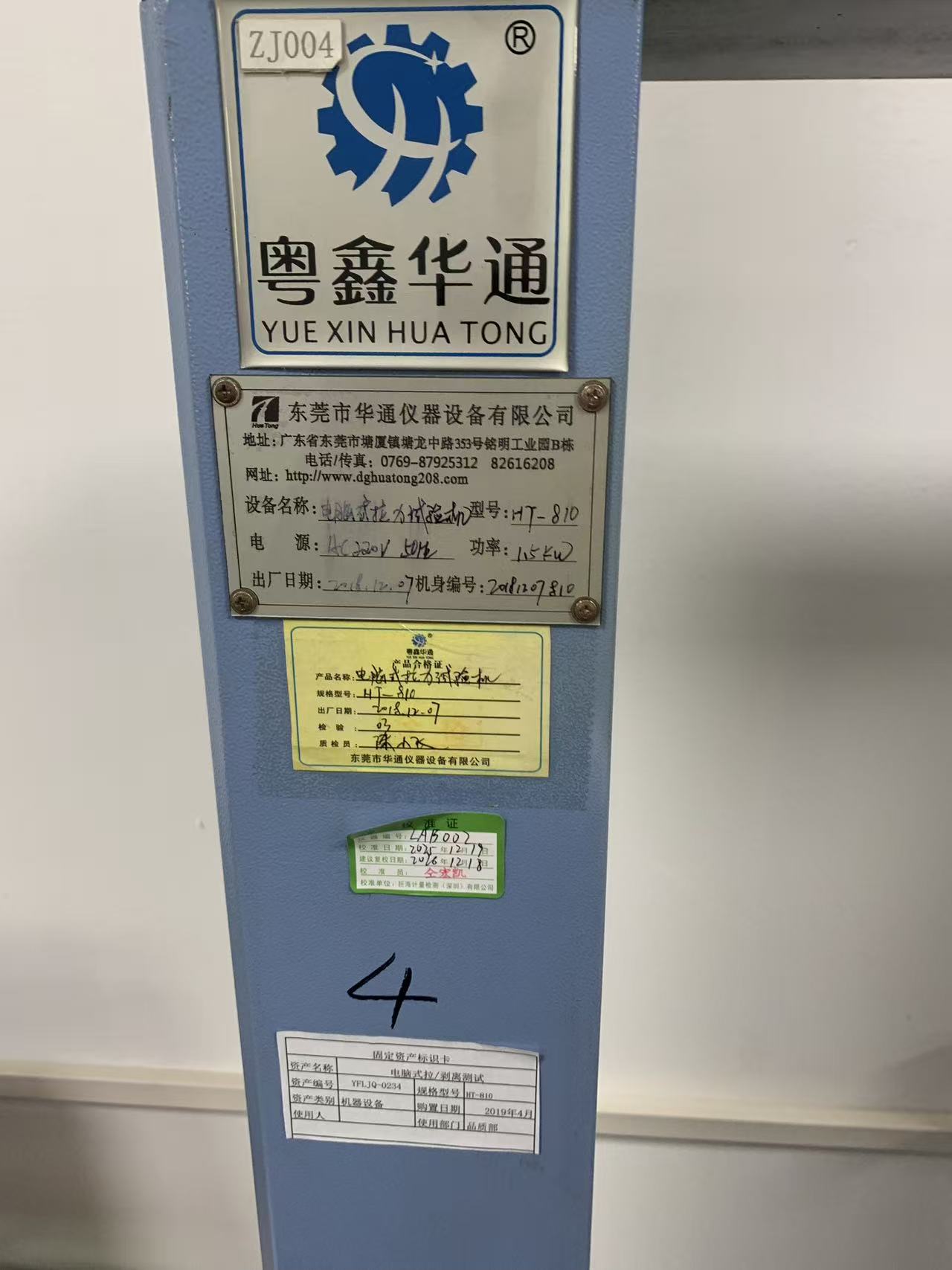

Op de zuil van deze machine staat de hele geschiedenis in etiketten. Een naamplaatje van de fabrikant: model HT-810, AC 220 V / 50 Hz, 1,5 kW, gebouwd op 7 december 2018 met serienummer. Ernaast een keuringscertificaat van de fabrikant. Een activakaart die deze registreert als bedrijfsmiddel YFLJQ-0234, aangeschaft in april 2019 en toegewezen aan de kwaliteitsafdeling. Een machine-ID – ZJ004 – en een laboratoriuminstrumentnummer, LAB-002. En een kalibratielabel: gekalibreerd 19 december 2025, herkalibratie uiterlijk 18 december 2026.

Voor een afpelresultaat is dit belangrijker dan voor vrijwel elke andere test in het laboratorium, omdat de afpelsterkte een getal is waar de klant naar zal handelen. Het gaat over materiaalgoedkeuringsbeslissingen, over onderhandelingen met leveranciers en over de vraag of een productiepartij wordt verzonden. "14,31 kgf" heeft alleen gewicht als de loadcel die deze geproduceerd heeft, volgens een schema door iemand buiten dit gebouw aan de hand van een referentie is geverifieerd, met een certificaat. Anders is het een getal dat de machine die dag graag wilde laten zien.

Wat we er eigenlijk mee doen

Dagelijks beantwoordt deze machine vragen die anders met argumenten zouden worden opgelost:

• Materiaalgoedkeuring.Een fabriek biedt een nieuw gecoat weefsel of een goedkoper equivalent aan. Voldoet de laminering aan onze standaard voor die constructie, of delamineert het onder de lijn?
• Procesvalidatie.Schelt de verbinding na een wijziging van de lasparameters, het gereedschap of de lijmmethode nog steeds boven de acceptatiewaarde? Dit is hoe een procesverandering wordt goedgekeurd in plaats van dat er op wordt gehoopt.
• Inkomende partijcontroles.Er arriveert een zending met bekend materiaal. Komt het overeen met de goedgekeurde norm, of is er stroomopwaarts stilletjes iets veranderd?
• Klantspecificaties.Wanneer een merk zijn eigen schilvereiste met zich meebrengt, testen we hun aantal en rapporteren we hierover.
• Onderzoek naar mislukkingen.Als er toch iets misgaat, kom je er achter of de verbinding zwak was of dat het ontwerp te veel van je vroeg.

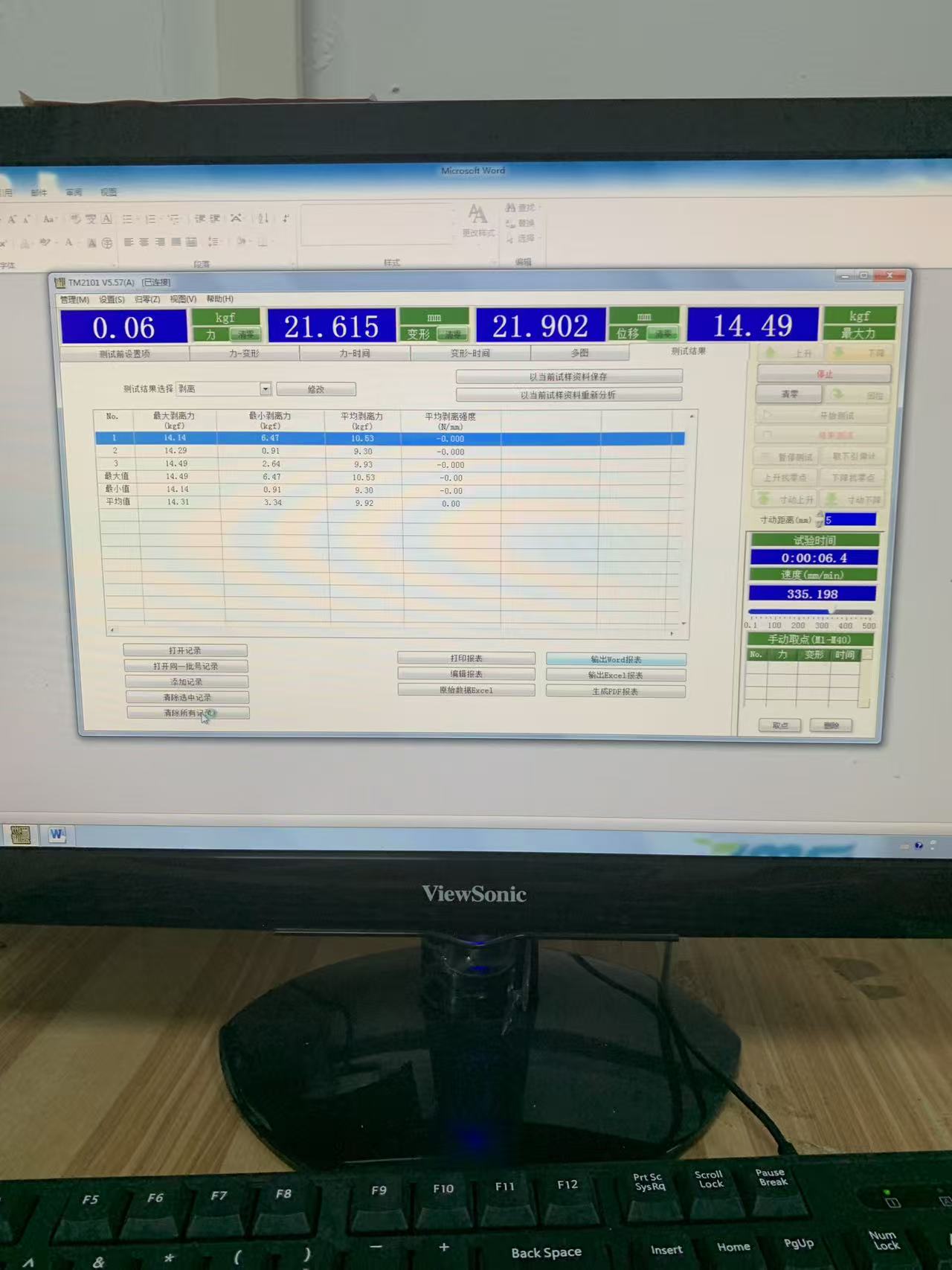

De rapporten worden rechtstreeks vanuit de software naar Word, Excel of PDF geëxporteerd. Dit betekent dat wanneer een klant om de gegevens achter een claim vraagt, het antwoord een bestand is en geen geruststelling.

Het volgende in deze serie: de standaard lichtbron-kleurmatchbox en de verrassend moeilijke vraag of twee dingen dezelfde kleur hebben.
