Productiegids voor aangepaste kajaktassen

Sealock is een op maat gemaakte kajaktasfabrikant en OEM-leverancier. Een gewone droge zak is een gelaste buis: twee panelen, een ronde basis, een roltop. Een kajaktas is de moeilijkere versie van dat probleem, omdat de functies die roeiers eigenlijk willen – een opblaasventiel, een telefoonvenster, een voorgevormde schaal die tegen de rug zit, een vergrendelpunt, een gewatteerd achterpaneel – allemaal nodig zijnhet opzettelijk onderbreken van een waterdichte barrière en deze vervolgens weer afdichten. Deze gids behandelt wat er op de fabrieksvloer nodig is en wat het betekent voor een merk dat een kajaktasbriefing schrijft.

Waarom een ​​kajaktas moeilijker te bouwen is

Elke toegevoegde functie is een extra afdichtingsprobleem. Een tube dry bag heeft één continu laspad en er dringt niets door de huid. Een droge kajakrugzak kan een gebogen schaal hebben, een transparant venster dat in ondoorzichtige stof is gelast, een klepflens die de muur doordringt, een gegoten slotbehuizing, een achterpaneel van schuim dat erop is vastgelijmd en harnasankers die het volledig belaste gewicht dragen. Elk van deze is een plaats waar de barrière zou kunnen falen, en elk heeft zijn eigen procesvenster.

Dat is de reden waarom kajaktassen gespecialiseerde fabrieken scheiden van algemene fabrieken. Iedereen kan een buis lassen. Het herhaaldelijk integreren van hardware in een afgedichte, gebogen schaal over duizenden eenheden is een andere mogelijkheid.

Een gebogen schaal lassen

Verschillende van onze kajakpakketten gebruiken een halfronde schaal in plaats van een rechte cilinder, omdat een voorgevormd lichaam beter tegen de rug zit en voorspelbaarder kan worden opgeborgen in een boot. Conventionele kennis op het gebied van RF-lassen was van mening dat gebogen oppervlakken slechte kandidaten waren voor het proces. In de praktijk zijn ze werkbaar, maar de regelvariabele verandert: bij een gebogen las is de kritische factornauwkeurige controle van de opening tussen de bovenste en onderste matrijs in plaats van controle van de klemdruk. Zorg voor de juiste matrijsafstand en een gebogen naad last net zo betrouwbaar als een platte; vertrouwen alleen op druk en de laskwaliteit varieert langs de curve.

Twee gerelateerde beperkingen bepalen welke geometrie praktisch is:

• Het RF-veld werkt alleen over een kleine opening.Een veld dat sterk genoeg is om het materiaal te smelten vereist dat de elektrode en het onderdeel zich binnen ongeveer 1,5 mm bevinden. Daarom is het proces geschikt voor films en gecoate stoffen in plaats van voor dikke, stijve secties - en waarom het matrijsontwerp de contouren van de schaal nauw moet volgen.
• Panelen worden overmaat gesneden.Gesneden stukken zijn minstens ongeveer 6 mm groter dan het laspatroon, omdat het materiaal het lasgebied van het gereedschap volledig moet bedekken, anders wordt de las zelf aangetast. Het teveel kan achteraf offline worden bijgesneden.

Het lassen van verschillende materialen: het raampaneel

Een transparant telefoonvenster of kijkpaneel betekent het lassen van heldere film in een gecoate stoffen schaal - twee verschillende materialen met verschillend thermisch gedrag. De regel die hierop van toepassing is, is de moeite waard om te weten, omdat deze verklaart waarom de ramen van sommige leveranciers delamineren:

Bij het verbinden van twee verschillende materialen moet het proces zo worden opgezet dat het materiaal met de hogere glasovergangstemperatuur eerst opwarmt en warmte naar het materiaal met een lagere Tg geleidt.Draai het de andere kant op en het zachtere materiaal smelt en wordt dunner, terwijl het hardere materiaal nooit goed versmelt - waardoor een verbinding ontstaat die er acceptabel uitziet en later faalt. Om dit goed te krijgen is een kwestie van elektrodeontwerp en parameterinstelling, niet van inspanning.

Voor gecoate stoffen is er ook een materiaalvloer: de coating heeft een minimale dikte van ongeveer 0,003–0,005 inch (3–5 mil) nodig om goed te kunnen lassen. Een stof met een te dunne coating zal geen betrouwbare hechting opleveren, hoe goed de machine ook is ingesteld.

Een klep integreren

Dankzij het opblaas- en leegloopventiel op onze kajakpakketten kan een peddelaar lucht afvoeren om de zak in een luik samen te drukken, of lucht toevoegen voor tijdelijke drijfondersteuning. Het vervaardigen ervan betekent dat er opzettelijk een poort door de wand van een verzegelde zak wordt gestoken. Er zijn twee bewezen benaderingen:

• Een geflensd klepgelast middenpaneel.Poorten en kleppen worden speciaal geleverd met een lasbare flens, zodat ze in het midden van een paneel kunnen worden geïnstalleerd. RF-lassen sluit gecoate stof af op de poort zonder beide materialen te beschadigen.
• Een buis die in een naad is gelast.Het is moeilijk om een ​​kleplichaam direct op een naad te plaatsen, dus is het gebruikelijk om een ​​buis in de naad te lassen en een klep met compressiepassing aan de buis te bevestigen.

Hoe dan ook, de kleplas is een afzonderlijk procesvenster van de carrosserienaden en krijgt zijn eigen parameterset en zijn eigen inspectie. Het is ook de functie die het meest de moeite waard is om in het bijzonder te testen, om de reden in de volgende sectie.

De faalmodus die kopers moeten kennen

Deze is van belang voor elke tas met een ventiel of een luchthoudfunctie:een zwakke naad kan een eerste lekcontrole doorstaan ​​en nog steeds defect raken na herhaalde opblaascycli, transporttrillingen of gebruik bij koud weer.Een enkele pass/fail-dunk aan het einde van de lijn bewijst niet de duurzaamheid van de afdichting; het bewijst dat de afdichting op de dag bestond.

Daarom moet de kwaliteitscontrole van dit soort producten ook visuele inspectie omvatten.schil testen, drukbehoud, Endelaminatie inspectie, in plaats van alleen een watertest. Het is ook de reden dat we vacuümextractie uitvoeren met een 24-uurs opslag van eindproducten: aanhoudende negatieve druk gedurende een volledige dag brengt de marginale afdichtingen naar boven die een korte onderdompeling doorlaat.

Laadpunten: waarom het harnas wordt genaaid voordat het lichaam wordt gelast

Een beladen kajakpakket van 38 liter steekt zijn hele gewicht door de ankers van het schouderharnas, en een peddelaar die de bevestigingspunten van het dek vast- en losmaakt, laat deze ankers voortdurend ronddraaien. Alleen gelaste hulpstukken kunnen bij aanhoudende afschuiving loskomenharnassen, D-ringpatches, bevestigingskoorden en handgrepen worden met hoge spanning aan de platte panelen gestikt voordat de schaal wordt gelast. De gestikte voetafdruk verdeelt de last; het daaropvolgende lassen en versterken bedekt de perforaties. Ankers worden vervolgens aan een belasting- en ruktest onderworpen in plaats van met het oog te worden beoordeeld.

Dit is ook waar de begeleiding bij paddlesporten van belang is: de uitrusting van het dek moet op minimaal twee punten worden bevestigd, dus de ankers moeten worden gebouwd voor herhaaldelijk, schokbelast gebruik in plaats van voor statisch gewicht.

Het achterpaneel verlijmen

Het uit één stuk bestaande EVA-achterpaneel op onze kajakrugzakken vermindert het gewicht en vermindert de warmteontwikkeling tijdens het lopen naar de instapplaats. EVA is zelf RF-lasbaar, waardoor het paneel in de constructie kan worden geïntegreerd in plaats van erop te worden gelijmd - en lassen verdient hier de voorkeur boven lijmen om dezelfde reden als elders:gelaste verbindingen voorkomen lijmveroudering en reactiveringsrisico's, wat precies de storingsmodi zijn die een tas die nat in een hete garage is opgeslagen, zal vinden.

Een ander afdichtingssysteem: de rubberen stripsluiting

Niet elke kajaktas sluit met een roltop. Onze expeditieconstructie sluit af met eengecomprimeerde afdichtstrip van natuurlijk rubber onder een omklapbare flap, vastgeklemd door een centrale compressieband— een mechanisch ander systeem dat IPX8 bereikt. Bij de productie ervan worden stappen toegevoegd die een roll-top niet heeft: de rubberen strip moet langs de volledige opening worden vastgelijmd, de flapgeometrie moet er vierkant op worden gevouwen en de compressieband moet gelijkmatig over de breedte worden vastgeklemd. Ongelijkmatig vastklemmen is de klassieke mislukking: een afdichting die in het midden vasthoudt en openingen aan één uiteinde zullen een toevallige dunk passeren en onder druk gaan lekken.

Branding: afdrukken voordat u gaat lassen

Een handig sequentiepunt voor merken:zeefdrukken of hot stamping kunnen in de filmlagen worden verwerkt voordat de lassen zijn voltooid.Het aanbrengen van afbeeldingen terwijl de panelen nog vlak zijn, geeft een betere registratie en vermijdt het werken rond een afgewerkte driedimensionale schaal. Reflecterende bedrukking is ook hier de moeite waard om te specificeren: roeiers zijn vaak bij zonsopgang en zonsondergang op het water, en een reflecterende markering zorgt ervoor dat een tas vindbaar is bij weinig licht en tegelijkertijd dienst doet als merkvastgoed.

Wat dit betekent voor uw opdracht

• Specificeer lasbare materialen— PVC, TPU, nylon met TPU-coating of EVA. Apolaire kunststoffen zoals PP en PE kunnen helemaal niet RF-gelast worden.
• Controleer de laagdikte— onder ongeveer 3-5 mil zal gecoate stof niet betrouwbaar lassen.
• Bepaal de penetraties vroeg- klep-, venster-, slot- en zakposities hebben allemaal invloed op het matrijsontwerp en de gereedschapskosten, en zijn duur om te verplaatsen nadat de matrijs bestaat.
• Houd de schaalgeometrie lasvriendelijk— Zachte rondingen en zuivere naden zijn beter herhaalbaar dan kleine radiussen en convergerende naden.
• Detailleer elk laadpunt- harnas, D-ringen, sjorkoorden, handvat en hoe ze allemaal zijn verankerd.
• Vraag om de juiste tests— Inspectie van de afpelsterkte, het drukbehoud en de delaminatie, en niet slechts een controle van de onderdompeling.
• Budget voor gereedschap— voor een op maat gemaakte schaalvorm is een op maat gemaakte koperen matrijs nodig, afzonderlijk vermeld, met een levertijd vóór het eerste monster.

De productbasis

Deze gelaste tassen, van Sealock'sdroge zaklijn, zijn gelijkwaardige uitgangspunten voor een kajakproject op maat – geen enkele staat boven de andere; elk demonstreert een ander productievermogen zoals hierboven beschreven:

Afbeelding	Model & specificaties	Productiecapaciteit, zo blijkt	MOQ

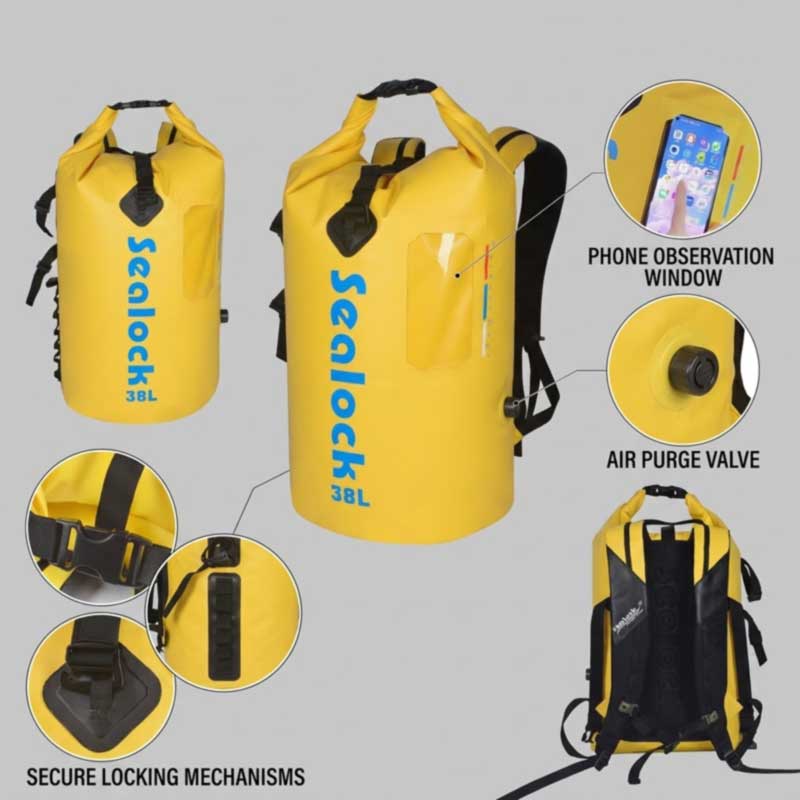

	38L waterdichte droge rugzak voor kajak— 500D PVC, 0,5 mm; halfronde schaal; voorvak voor een telefoon; multifunctioneel slot voor een paddleboard; opblaas-/leegloopventiel aan de zijkant; EVA-achterpaneel uit één stuk.	Gebogen schaallassen, klepintegratie, raampaneel, EVA-verlijming - alles in één constructie	300–500
	SL-E977 Kayak Dry-rugzak— 28L; 500D PVC, 0,5 mm; halfronde schaal; telefoonvenster; multifunctioneel slot; opblaas-/leegloopventiel aan de zijkant; EVA-achterpaneel.	Hetzelfde platform met een capaciteit voor dagtochten	300–500
	SL-D045 Luchtdichte droge zak met gasklep— 20L, maten 2L tot 100L; PVC; gasklep voor gecontroleerd opblazen en leeglopen; aangepaste kleuren; monster 5–7 dagen.	Ventielintegratie op een eenvoudige buis: de goedkopere route naar luchtcontrole	500
	SL-D693 Tube Dry Bag met venster en ritsvak— 15L (53×36 cm) / 20L (57×38 cm); 500D PVC-zeildoek;IPX7; PVC-venster met heldere film; droog-nat scheiding; afneembare versterkte riem; POM-gesp.	Doorzichtige folie-aan-zeildoeklassen plus een afgesloten zak met ritssluiting in één behuizing	300
	SL-J033 Waterdicht expeditiepakket— 45L / 55L / 65L; TPU gelamineerd op 420D nylon;IPX8via natuurrubberen afdichtingsstrip + omslagklep + centrale compressieband; versterkte schuurbasis; gewatteerd harnas, borstband, heupgordel, handvat; reflecterende biezen.	Afdichtingssysteem met rubberen strips en een volledig dragend harnas	300–500
	SL-E102 Droge rugzak— 15L / 20L / 30L met gepubliceerde afmetingen per maat; 500D PVC-gaas; aangepaste kleuren en maten.	Drie capaciteiten op het gebied van gedeelde gereedschappen: efficiënte afschrijving van matrijzen	300

Productievoorwaarden en kwaliteitscontrole

Item	Detail
MOQ	300–500 stuks per model
Gereedschap	Aangepaste koperen matrijs per schaalgeometrie, afzonderlijk vermeld; hergebruikt bij nabestellingen
Bemonstering	3–10 dagen per ronde na het bewerken; meestal twee rondes
Productie	20-45 dagen na goedkeuring van het monster
Capaciteit	Negen HF-laslijnen op 27,12 MHz; ongeveer 100.000 eenheden/maand
Beoordelingsopties	Geverifieerde IPX7 op gelaste roll-top-constructies; IPX8 op constructie met rubberen afdichting

Kwaliteit is onderverdeeld in drie niveaus:IKB(binnenkomende stof gecontroleerd op laagdikte, hechting en lasbaarheid, plus kleppen, slotbeslag, gespen en banden volgens de ondertekende norm),IPQC(snijtolerantie, lasintegriteit op zowel carrosserienaden als doorvoeringen, installatie van kleppen en ramen, montage van harnas en sjorpunten, met afpeltesten op proeflassen bij elke start van de run), enOQC(ISO 2859 AQL-bemonstering, batchtesten onder echte wateronderdompeling, drukbehoud op constructies met kleppen, delaminatie-inspectie en vergelijking van goudmonsters, met SGS of QIMA beschikbaar). Sealock voert ook strikt de volledige klantinspectieprocedure op eindproducten uit:uitpakken, vacuümextractie, 24 uur statische rust en bepaling van luchtlekken. Het laboratorium voert bovendien las- en afpelsterkte uit, een belastingstest van meer dan 1500 cycli met rukbelasting op harnasankers en wimperpunten, controles van het drijfvermogen, slijtage, scheuren, trek, zoutnevel, UV, kleurvastheid en kleurverschil.

Veelgestelde vragen: productie van kajaktassen

Vraag: Kun je een gebogen of voorgevormde schaal lassen?
EEN: Ja. Gebogen lassen zijn werkbaar wanneer de matrijsafstand tussen het bovenste en onderste gereedschap nauwkeurig wordt geregeld; dat is, in plaats van de klemdruk, de bepalende variabele op een bocht. Het vereist een matrijsontwerp dat specifiek is voor de schaalcontour.

Vraag: Hoe wordt een opblaasventiel geïntegreerd zonder de afdichting in gevaar te brengen?
A: Ofwel een geflensd klepgelast middenpaneel - poorten en kleppen worden precies hiervoor geleverd met lasbare flenzen - of een buis die in een naad is gelast met een compressiepassingklep eraan bevestigd. De kleplas heeft zijn eigen parameterset en zijn eigen inspectie.

Vraag: Waarom delamineren sommige heldere ramen na verloop van tijd?
A: Meestal omdat de las van verschillend materiaal verkeerd was aangebracht. Het materiaal met een hogere Tg moet eerst verwarmen en warmte naar het materiaal met een lagere Tg geleiden; als je de andere kant op draait, smelt de zachtere film over, terwijl de andere nooit goed samensmelt, waardoor een verbinding ontstaat die er goed uitziet en later kapot gaat.

Vraag: Is één enkele watertest voldoende om een ​​zak met ventiel af te tekenen?
A: Nee. Een zwakke naad kan een eerste lekscontrole doorstaan ​​en na herhaalde opblaascycli, transporttrillingen of gebruik bij koud weer nog steeds defect raken. Vraag om afpeltesten, drukbehoud en delaminatie-inspectie naast onderdompeling.

Vraag: Kan ons logo vóór de montage worden weergegeven?
A: Ja, en het is beter: zeefdrukken en heetstempelen worden vóór het lassen op de filmlagen aangebracht terwijl de panelen vlak zijn, wat een betere registratie oplevert. Reflecterende bedrukking is de moeite waard om te specificeren voor zichtbaarheid bij zonsopgang en zonsondergang.

Vraag: Wat bepaalt of ons ontwerp bouwbaar is?
A: Lasbaarheid van het materiaal (PVC, TPU, gecoat nylon of EVA - nooit PP of PE), coatingdikte van minimaal ongeveer 3-5 mil, schaalgeometrie die een matrijs kan volgen, en de positie van elke penetratie. We beoordelen een tekening op lasbaarheid vóór het bewerken en stellen wijzigingen voor die zowel de kwaliteit als het rendement verbeteren.
