Aangepaste productie van vacuümcompressiezakken - Gelaste TPU

Sealock is een op maat gemaakte fabrikant van vacuümcompressiezakken en OEM-leverancier. Een waterdichte tas moet water buiten houden zolang het in het water ligt. Een compressiezak moet houdenluchtwekenlang continu buiten, tegen een drukverschil dat nooit ontspant. Luchtmoleculen zijn veel kleiner dan waterdruppels en een vacuüm houdt nooit op met trekken, waardoor dit het meest veeleisende afdichtingsprobleem in ons assortiment is. Deze gids behandelt hoe deze tassen feitelijk worden gebouwd: het ventiel, de sluiting, de pompintegratie en de opblaastest die vastlegt wat niets anders doet.

De klep is het product

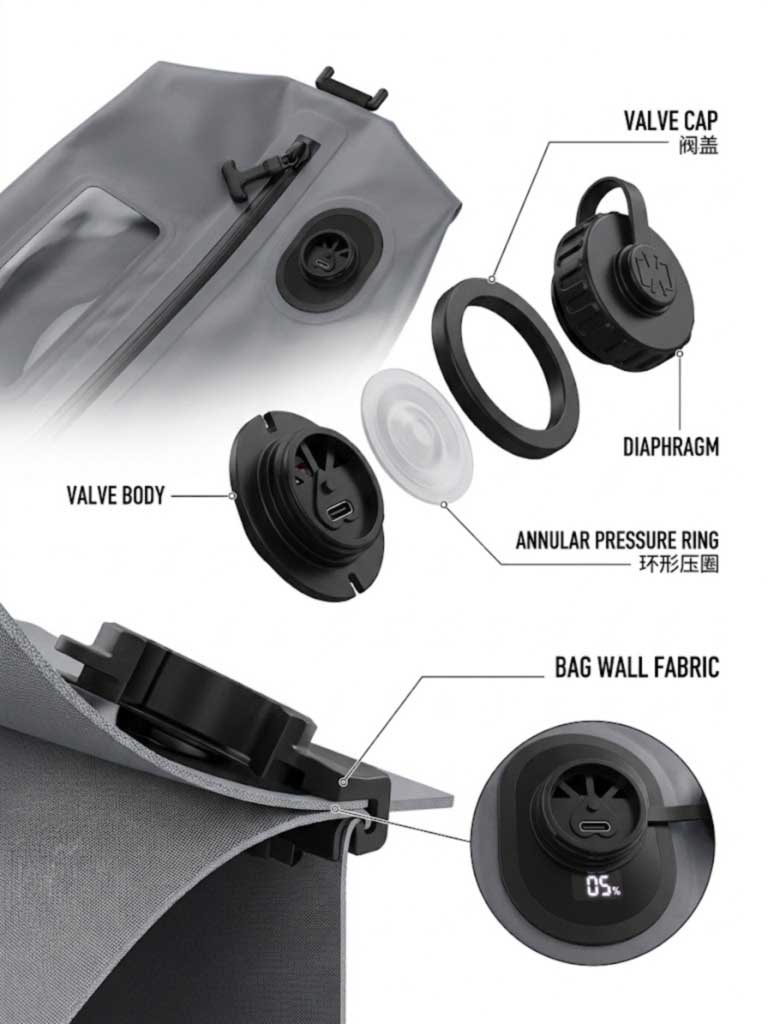

Al het andere kan goed zijn en een slechte klep zal het vacuüm nog steeds van de ene op de andere dag verliezen. Een eenrichtingsklep op een compressiezak heeft een specifieke anatomie en elk onderdeel doet zijn werk:

• Een binnenkleplichaam met een flens, zittend in de zak, waarbij de flens in aanraking komt met het gebied rond de opening in de zakwand.
• Een flexibel diafragmadie van de zak wegbuigt om lucht onder zuiging naar buiten te laten, en vervolgens afdicht wanneer de druk binnenin lager is dan de omgevingstemperatuur buiten. Betere ontwerpen geven het diafragmagebieden met verschillende stijfheidin plaats van uniforme flexibiliteit.
• Een geprojecteerde ringvormige ringwaarin het middenrif samenkomtlineair contact– de daadwerkelijke afdichtingslijn en de geometrie die bepaalt of een vacuüm een ​​nacht of een seizoen aanhoudt.
• Een buitenkap of borgringaan de buitenkant gemonteerd, die over het uitstekende kleplichaam klikt of schroeft envangt het zakmateriaal op tussen de twee componenten.

Dat laatste punt is het belangrijkste fabricageprincipe: de klep is dat welmechanisch gevangendoor de zakwand en daaraan vastgelijmd. Geen van beide is op zichzelf voldoende; een hechting zonder invanging laat los bij herhaalde pompcycli; vastleggen zonder dat er een verbinding lekt op het grensvlak.

De hechtingsregel die de betrouwbaarheid van kleppen bepaalt

Het verbinden van een stijf kleplichaam aan een flexibele zakwand kan worden gedaan door middel van lijmen of door thermische verbinding, en er is een vaststaand principe dat de moeite waard is om in uw specificatie op te nemen:superieure resultaten worden verkregen wanneer de verbonden oppervlakken van soortgelijk materiaal zijn.

Het praktische gevolg voor een TPU-compressiezak is direct. Als het binnenoppervlak van de zak van TPU is, moet de klepflens van een compatibel lasbaar polymeer zijn, zodat de verbinding een echte materiaalfusie is in plaats van een lijmlaag die twee ongelijksoortige kunststoffen overbrugt. Een lijmverbinding is een derde materiaal met zijn eigen verouderingsgedrag, en het is precies het soort verbinding dat een fabriekstest overleeft en na zes maanden opslag mislukt.

Specificeer het klepflensmateriaal naast het zaklaminaat, niet afzonderlijk. Het is de meest bruikbare regel die een koper kan toevoegen aan een technologiepakket voor compressiezakken.

De faalmodus waar niemand tegen specificeert: Lint

Deze verdient meer aandacht dan hij krijgt, omdat het product vrijwel uitsluitend bij textiel wordt gebruikt. Ventielontwerpen omvatten schoepen om zakmateriaal en grote voorwerpen uit de buurt van de luchtgaten te houdenschoepen voorkomen niet dat kleine deeltjes de luchtgaten binnendringen, waar ze de gaten blokkeren of voorkomen dat het membraan goed sluit zodra de evacuatie is voltooid.

Kleding, beddengoed en dons, allemaal losse vezels. Een zak gevuld met fleece en een donsjack genereert precies de deeltjes die op een membraanafdichtingsvlak terechtkomen. Een zak die perfect leegloopt en vervolgens in twee dagen tijd geleidelijk wordt bijgevuld, is vaak een diafragma dat gedeeltelijk open wordt gehouden door een vezel, en niet een lekkende naad. Dit is ook de reden waarom gebruikers lekken melden die ze niet kunnen lokaliseren.

De technische antwoorden zijn specificeerbaar:

• Een filterelementover de klepopening, zodat geëvacueerde lucht wordt gefilterd voordat deze het membraan bereikt.
• Radiale luchtgeleidersonder de klepzitting - vinnen die in radiale symmetrie zijn gerangschikt en die tijdens het evacueren zakmateriaal, kleding en beddengoed uit de luchtporiën vegen, zodat de stof niet hard tegen de klep wordt getrokken.
• Een schroefdop met stopmechanismedruk op het membraan, waardoor een mechanische afdichting wordt toegevoegd, onafhankelijk van de sluiting van het membraan zelf. Onze SL-P1133 maakt om precies deze reden gebruik van een dop met schroefdraad en pakking: zodra de pomp is verwijderd, is de afdichting niet langer alleen afhankelijk van het membraan.

Een elektrische pomp in een paneel lassen

Een ingebouwde pomp is een stijf, aangedreven geheel dat in een flexibele, afgedichte wand is gelast. De eisen stapelen zich op:

• Een ABS-behuizing met een interface met pakkingenop het paneel, vastgelast in plaats van vastgelijmd.
• Een waterdichte schroefdopover de pomp, zodat de elektronica wordt afgedicht wanneer deze niet wordt gebruikt.
• Batterij-insluiting— de cel en de oplaadpoort bevinden zich in een afgesloten behuizing van een product dat herhaaldelijk wordt samengedrukt en gehanteerd.
• Automatische stopcontrole, zodat de motor de cyclus beëindigt in plaats van tegen een afgesloten zak aan te lopen.

De pomplas is een afzonderlijk procesvenster van de lichaamsnaden, met zijn eigen parameters en zijn eigen inspectie – en de afdichting van de behuizing wordt onafhankelijk van de vacuümretentie van de zak getest.

Het raampaneel en de sluiting

Het transparante vensteris een las van verschillend materiaal: heldere TPU-film in een met TPU gelamineerde stof. De leidende regel is dat het materiaal met de hogere glasovergangstemperatuur eerst moet verwarmen en moet geleiden naar het materiaal met een lagere Tg; laat het de andere kant op draaien en de film smelt te veel terwijl het laminaat nooit goed smelt, waardoor een raam ontstaat dat er goed uitziet en later delamineert.

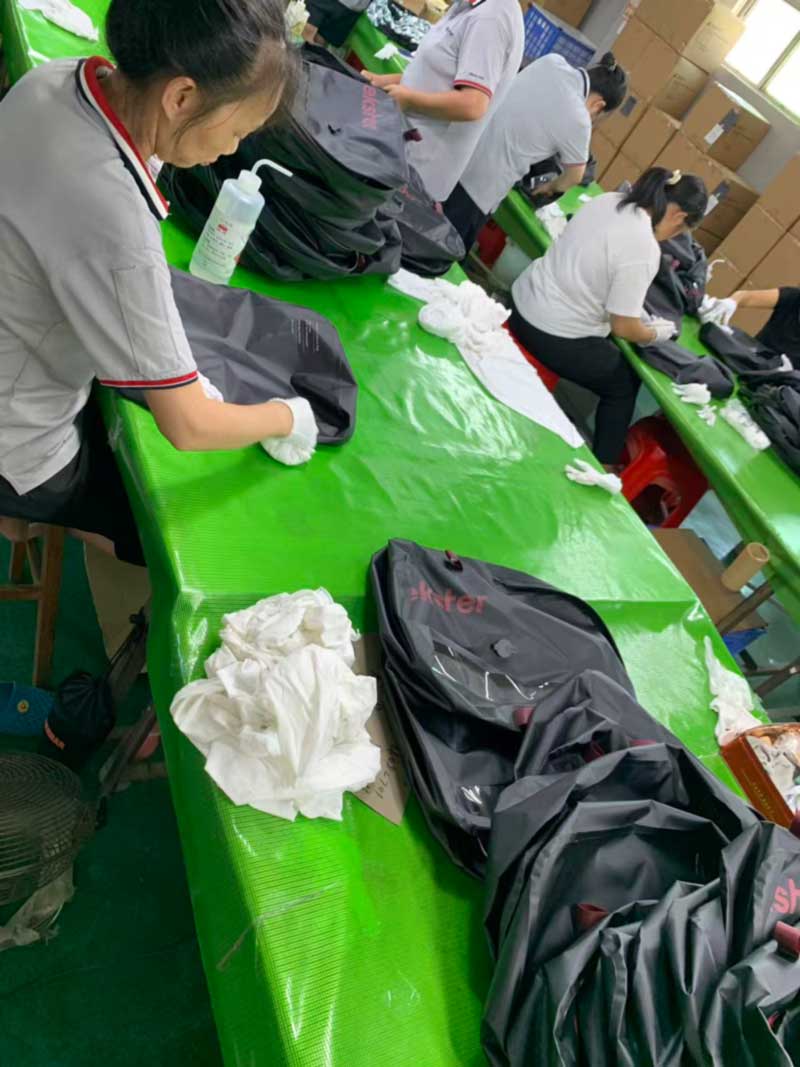

Raampanelen vereisen ook discipline op de vloer. Onze montagestations werken inwitte handschoenen met een reinigingsoplossing, waarbij elke eenheid voor en na de raam- en hardwarewerkzaamheden wordt schoongemaakt - omdat olie of stof op een heldere film zowel een cosmetisch defect als een lasverontreiniging is.

De sluitingis een verzegelde waterdichte ritssluiting over de volledige lengte met een gegoten tandketting, aan het paneel gelast. Dit is het onderdeel dat een gelaste compressiezak scheidt van een conventionele zak: een met pakking afgedichte ritssluiting is een gecomprimeerde afdichting, terwijl een met perspassing vervaardigde ritssluiting dit niet is. Randbinding in versterkt weefsel beschermt vervolgens de omtrek tegen slijtage in de bagage.

De productievolgorde

1. Snijden— carrosseriepanelen, raamfolie en bindingen op maat gesneden; een lasnaad heeft geen ruimte om drift te absorberen.
2. Lassen van ramen— heldere film die onder parameters van verschillende materialen in het carrosseriepaneel is gelast.
3. Ventiel- en pompinstallatie— Er is een opening gevormd, het kleplichaam is geplaatst en de flens is vastgelijmd, de borgkap is aangesloten, of het pomphuis is gelast en de pakking is geplaatst. Elk voert zijn eigen parameterset uit.
4. Rits lassen— de verzegelde ritstape is aan het paneel gelast met een holle verbinding, zodat de afdichting doorlopend is van stof tot rits.
5. Lassen van het lichaam— omtreknaden versmolten op 27,12 MHz, met proeflassen en afpeltesten bij elke start van de run.
6. Randbinding— versterkte band aangebracht op de omtrek.
7. Schoonmaak- het met handschoenen afvegen van ramen en hardware.
8. Opblaaslektest— elke eenheid, vóór verpakking.
9. Eindcontrole, etikettering en verpakkingmet batchidentificatie.

De inflatietest: druk van binnenuit

Dit is de stap die een compressiezaklijn onderscheidt van een algemene waterdichte lijn, en deze loopt doorelke eenheid in plaats van een monster. Elke zak wordt opgeblazen met een luchtpistool totdat het lichaam onder positieve interne druk staat, vervolgens in een batch opzij gezet en geobserveerd.

De logica is het waard om te begrijpen, omdat deze het tegenovergestelde is van de vacuümtest en verschillende fouten opmerkt.Door het opblazen wordt elke naad van binnenuit naar buiten geduwd, het laden van de lasnaden, de klepopvang, de ritsinterface en het raamkozijn in de richting waarin ze het zwakst zijn. Een marginale las die bestand is tegen externe waterdruk, zal openen onder interne druk. Zakken die tijdens de observatieperiode opgeblazen blijven, gaan voorbij; alles wat zachter wordt, wordt getrokken en getraceerd.

Daarnaast loopt de klantinspectieprocedure –uitpakken, vacuümextractie, 24 uur statische rust en bepaling van luchtlekken— test de tegenovergestelde richting, en bij dit product is het geen analoog voor prestaties: het is precies wat de eindgebruiker met de tas gaat doen. Tussen de twee is de afdichting bewezen onder zowel positieve als negatieve druk.

De productbasis

Afbeelding	Model & specificaties	Productiecapaciteit, zo blijkt	MOQ
	SL-P1083 Compressiezak met ingebouwde pomp— 42×29×11 cm, 13,4 liter; elektrische pomp in het carrosseriepaneel gelast; ABS-behuizing met afgedichte pakkinginterface; waterdichte schroefdop; USB-C, 1500 mAh, ongeveer 90 cycli per oplaadbeurt; 4.000 Pa, ongeveer 15 seconden; digitaal aftellen met automatische stop; gelast helder TPU-venster; met banden gebonden randen; gegoten D-ring op een gelast ankerplatform.	Aangedreven montage gelast in een afgedichte muur - de meest complexe constructie in het assortiment	300
	SL-P1133 Compressiezak met handpomp— 48×29×10 cm, 13,9 liter;Luchtventiel met schroefafdichting, dop met schroefdraad en pakking; ABS-klephuis met siliconen pakking; bijpassende zuigerhandpomp; gegoten TPU-griplipjes; gelast helder TPU-venster; tot 70% volumereductie.	Mechanische afdichting onafhankelijk van het membraan – de meest robuuste kleparchitectuur	300
	SL-P1082 Reisvacuümcompressiezak— drie maten, 14L / 20L / 33L; TPU-gelamineerde stof; hoogfrequente lasnaden; verzegelde waterdichte ritssluiting over de volledige lengte; centraal gemonteerde eenrichtingsklep; IPX6; pompvrije handcompressie.	Klepintegratie in drie formaten op gedeelde toolinglogica	500

Ventielarchitectuur, filter- en deflectorvoorziening, pomptype, raampaneel, ritssluiting, randbinding, ophangmateriaal, maten, kleurstelling en branding zijn allemaal per bestelling te specificeren, of er kan een tas worden ontwikkeld op basis van een schets.

Kwaliteitscontrole

Kwaliteit wordt op drie niveaus geborgd.IKBbedekt binnenkomend TPU-laminaat voor laagdikte, hechting en lasbaarheid, plusklepsamenstellen, membranen, pakkingen, pompeenheden, batterijen, afgedichte ritsen en bindweefseltegen de ondertekende standaard, met kleurverschil en kleurvastheid.IPQComvat snijtolerantie, raamlasparameters, klepzitting en opvang, pomphuisafdichting, lascontinuïteit van de rits en lasintegriteit aan de omtrek, met afpeltesten op monsterlassen bij elke start van de run.OQComvat ISO 2859 AQL-bemonstering, vacuümretentietests en vergelijking van gouden monsters, met SGS- of QIMA-inspectie beschikbaar.

Daartussen zitten de twee directionele tests:100% inflatie-lektestonder positieve interne druk, en de klantinspectieprocedure vanuitpakken, vacuümextractie, 24 uur statische rust en bepaling van luchtlekkenonder negatieve druk. Het laboratorium voert bovendien las- en afpelsterktes uit, ritsvermoeidheidscycli, klepcycli, pompcyclus- en batterijlaadcyclustests, afdichtingstests van pompbehuizingen, lek- en scheurweerstand, trek- en barststerkte, buigzaamheid en helderheid van vensters, slijtvastheid en kleurvastheid.

FAQ: Productie van compressiezakken

Vraag: Waarom verliezen compressiezakken hun vacuüm als de naden er goed uitzien?
A: Vaak is het het diafragma in plaats van een naad. Vezels die door kleding en beddengoed worden afgegeven, kunnen de luchtgaten van de klep binnendringen en het diafragma gedeeltelijk openhouden, zodat de zak langzaam wordt gevuld. Daarom melden gebruikers lekkages die ze niet kunnen lokaliseren. Een filterelement, radiale luchtgeleiders en een schroefdop pakken dit allemaal aan.

Vraag: Hoe is het ventiel aan de zak bevestigd?
A: Door mechanisch opvangen en aan elkaar hechten wordt de zakwand opgesloten tussen de binnenflens van het kleplichaam en een buitenste borgkap, en wordt de flens aan de wand vastgemaakt. Alleen de binding pelt af bij herhaalde pompcycli; alleen lekkages aan de interface opvangen.

Vraag: Van welk materiaal moet de klep zijn?
A: Compatibel met het binnenoppervlak van de tas. Verbindingen tussen soortgelijke materialen zijn aanzienlijk betrouwbaarder dan lijmverbindingen tussen ongelijksoortige kunststoffen, dus bij een TPU-zak moet de klepflens een compatibel lasbaar polymeer zijn. Geef dit aan naast het laminaat.

Vraag: Waarom de zakken opblazen in plaats van ze alleen maar vacuümtesten?
A: Omdat de twee verschillende fouten vinden. Door het opblazen wordt elke naad, de klepopvang, de ritssluiting en het raamkozijn van binnenuit naar buiten belast – de richting waarin ze het zwakst zijn. We testen elke eenheid op inflatie, en ook een vacuümtest met een bewaarperiode van 24 uur.

Vraag: Is een ingebouwde pomp moeilijker te vervaardigen?
A: Aanzienlijk. Een aangedreven samenstel dat in een flexibele, afgedichte wand is gelast, heeft zijn eigen lasparameters nodig, een ABS-behuizing met pakkingen, een waterdichte schroefdop en onafhankelijke tests van de behuizingsafdichting, de levensduur van de motorfiets en de oplaadcyclus van de batterij.

Vraag: Wat zijn de MOQ en doorlooptijden?
A: Vanaf 300 stuks op de pompmodellen en 500 op de reisset in drie maten, met monsters binnen 7-15 dagen en productie 30-45 dagen na goedkeuring.
