Achtenveertig uur in zoute mist: hoe we de hardware van waterdichte maritieme uitrusting testen

Een dry bag die twee seizoenen op een boot heeft gelegen, faalt zelden omdat de stof het begeeft. Het mislukt omdat een D-ring wit is uitgebloeid en vastgelopen, een schuiver niet meer netjes langs een waterdichte rits kan lopen, een karabijnhaak een roestvlek op een bleek paneel heeft achtergelaten, of een klinknagel is opgezwollen en het materiaal eromheen heeft gespleten. Zout tast de onderdelen van een tas niet aan waar fabrikanten graag over praten. Het valt de kleine metalen componenten aan die pas laat in de ontwikkeling worden gespecificeerd, op prijs worden gekocht en nooit worden getest – en dat op een manier die een functioneel defect verandert in een uiterlijk defect en vervolgens in een afdichtingsfout, meestal in die volgorde.

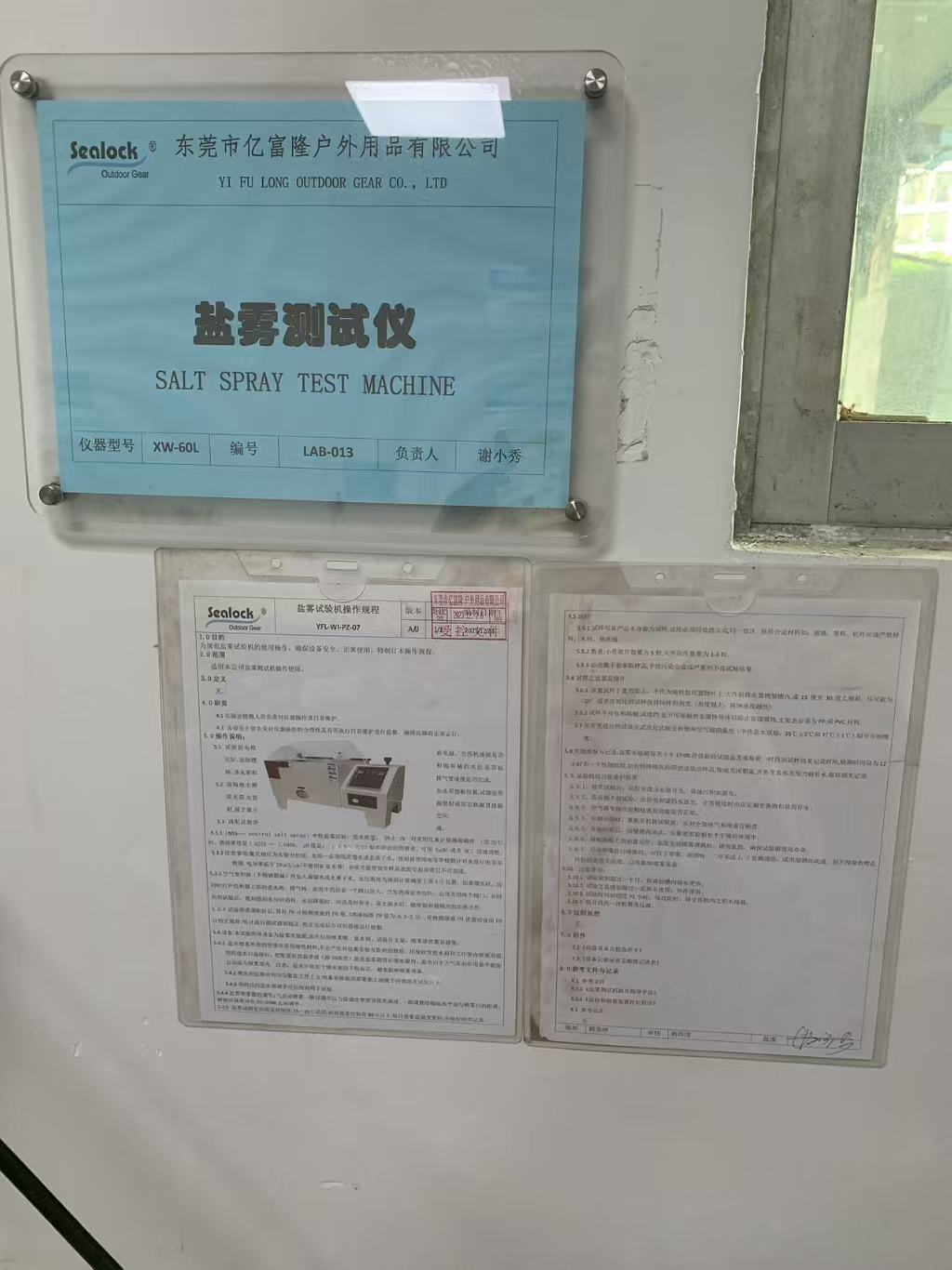

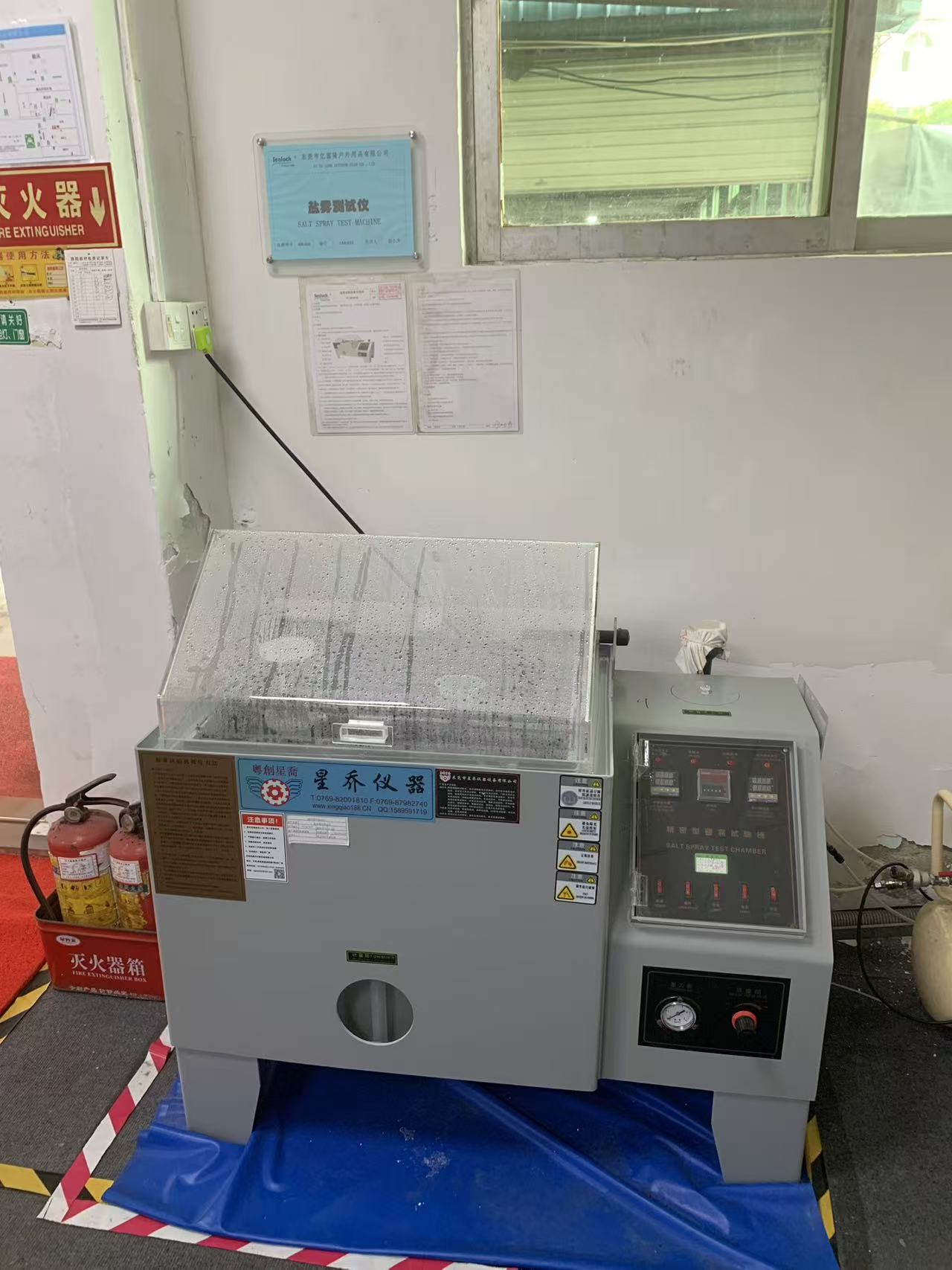

Het instrument dat dit ontdekt voordat een klant het doet, is een zoutsproeikamer: model XW-60L, instrumentnummer LAB-013, bediend volgens de gecontroleerde procedure YFL-WI-PZ-07, revisie A/0, gedateerd 28 december 2023, extern gekalibreerd op 19 december 2025 met herkalibratie op 18 december 2026. Het voert een neutrale zoutsproeitest uit en is het minst dubbelzinnige instrument in ons laboratorium. Ofwel bleef de coating gedurende het gespecificeerde aantal uren zitten, ofwel niet.

Wat een zoutsproeitest eigenlijk is

Neutrale zoutnevel, meestal geschreven als NSS, is de meest toegepaste versnelde corrosietest in de productie. Het stelt materialen en coatings bloot aan een continu vernevelde zoute mist bij een gecontroleerde kamertemperatuur van 35°C, met behulp van een 5% natriumchlorideoplossing met een pH tussen 6,5 en 7,2. De twee geldende documenten zijn ASTM B117 en ISO 9227, met GB/T 10125 als de gelijkwaardige Chinese norm. Er wordt voortdurend mist gegenereerd, die zich op de exemplaren nestelt en wegstroomt. Er is geen sprake van nat-droogcycli, geen temperatuurschommelingen en geen ultraviolette component. Het is een enkele, meedogenloze toestand.

Die eenvoud is zowel de kracht als de beperking van de methode. NSS is geen simulatie van de zee. Niets in de natuur bevat een component bij 35°C in verzadigde zoute mist zonder een enkel droog interval, en de correlatie tussen kameruren en jaren van echte dienst is zo los dat geen enkel serieus laboratorium een ​​conversiefactor zal publiceren. Wat NSS uitstekend doet, is discrimineren. Twee verzinkte gespen die er identiek uitzien, een paar cent van elkaar kosten en van verschillende leveranciers komen, worden in een zoutsproeikamer netjes gescheiden: de ene vertoont witte roest na 24 uur, de andere is schoon bij 72 uur. Die vergelijking is herhaalbaar, verdedigbaar en vormt de basis waarop een onderdeel wordt goedgekeurd of afgekeurd.

De voorwaarden die wij hanteren

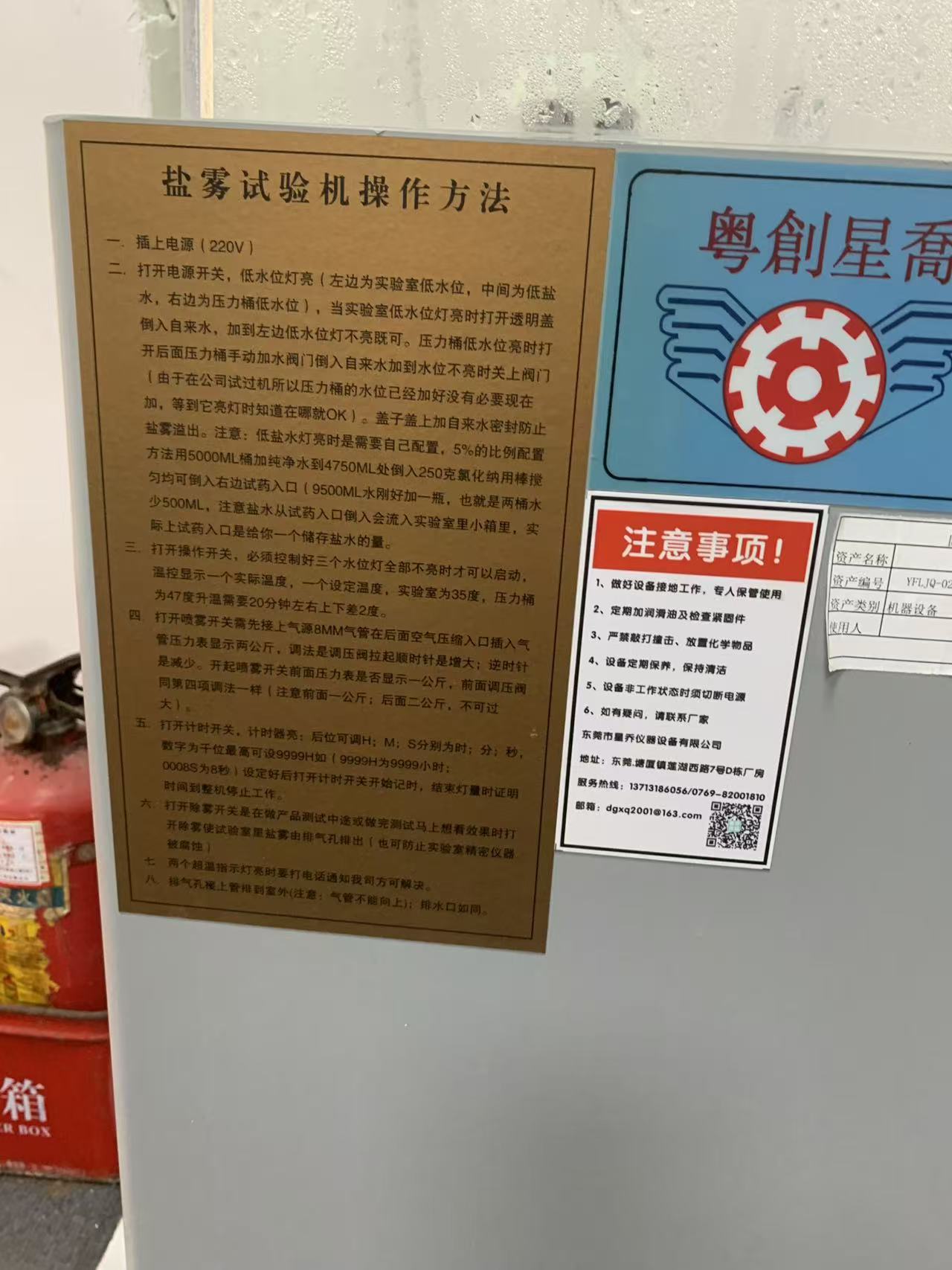

De bedrijfsparameters staan ​​op de machine zelf vermeld, op een plaatje dat meer praktische details bevat dan de meeste apparatuurhandleidingen.

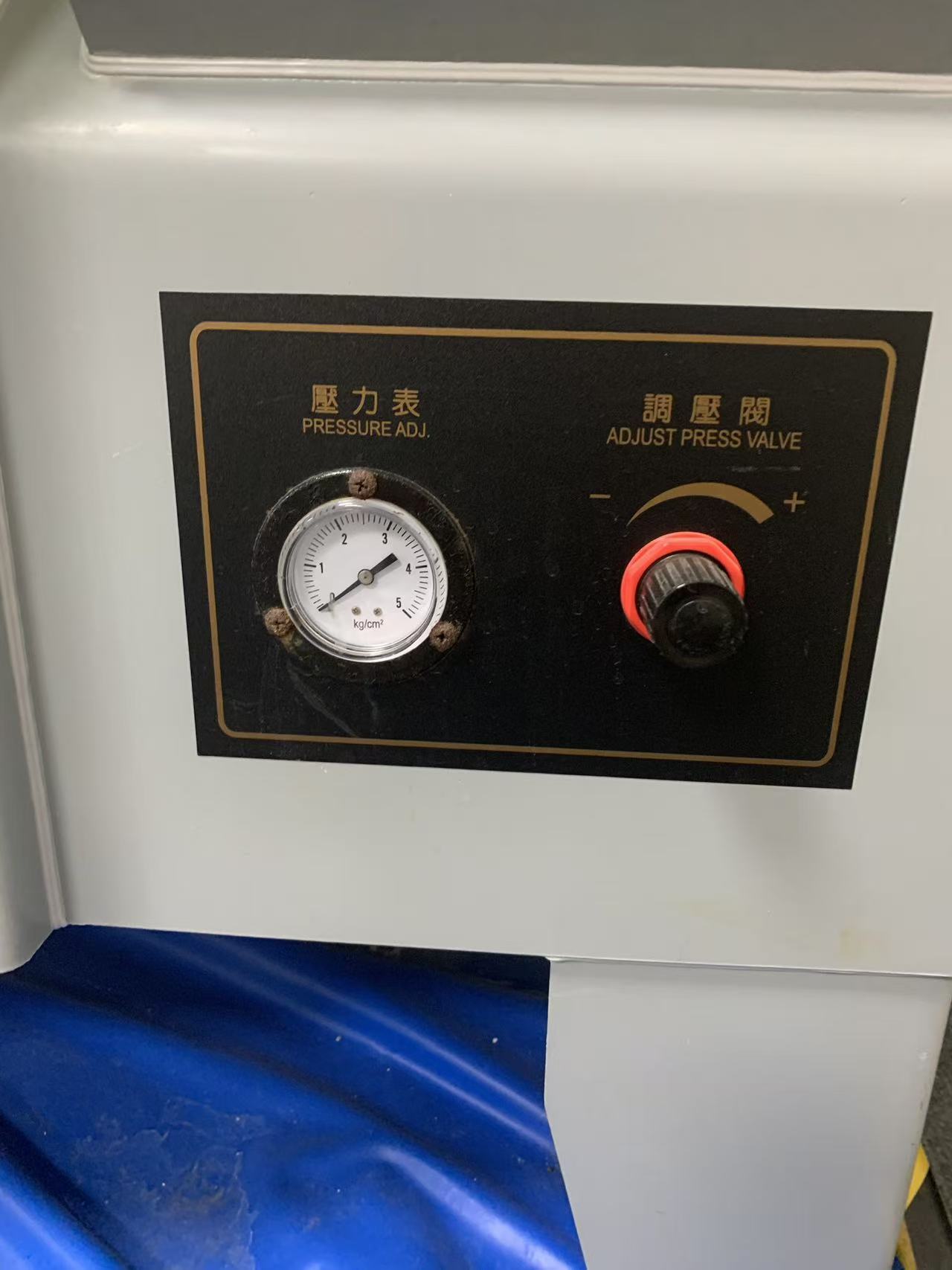

De pekel wordt door de operator gemengd en niet kant-en-klaar gekocht: 250 gram natriumchloride opgelost in gezuiverd water, aangevuld tot 4.750 milliliter in een vat van 5 liter, geroerd tot een uniforme 5%-oplossing en via de reagensinlaat gegoten. De kamer werkt op 35°C. Het drukvat met verzadigde lucht wordt heter, bij 47°C, en het duurt ongeveer twintig minuten om op temperatuur te komen; de twee controllers op het paneel tonen de ingestelde en werkelijke waarden onafhankelijk van elkaar, en een spreiding van twee graden daartussen is de werktolerantie. Perslucht komt binnen via een lijn van 8 mm aan de achterkant, geregeld op ongeveer 2 kg/cm² aan de achterkant en ongeveer 1 kg/cm² aan de voorkant – en de plaat waarschuwt expliciet om niet hoger te gaan, omdat overdruk in de verstuiver de mistkwaliteit vernietigt zonder enig duidelijk symptoom op het paneel.

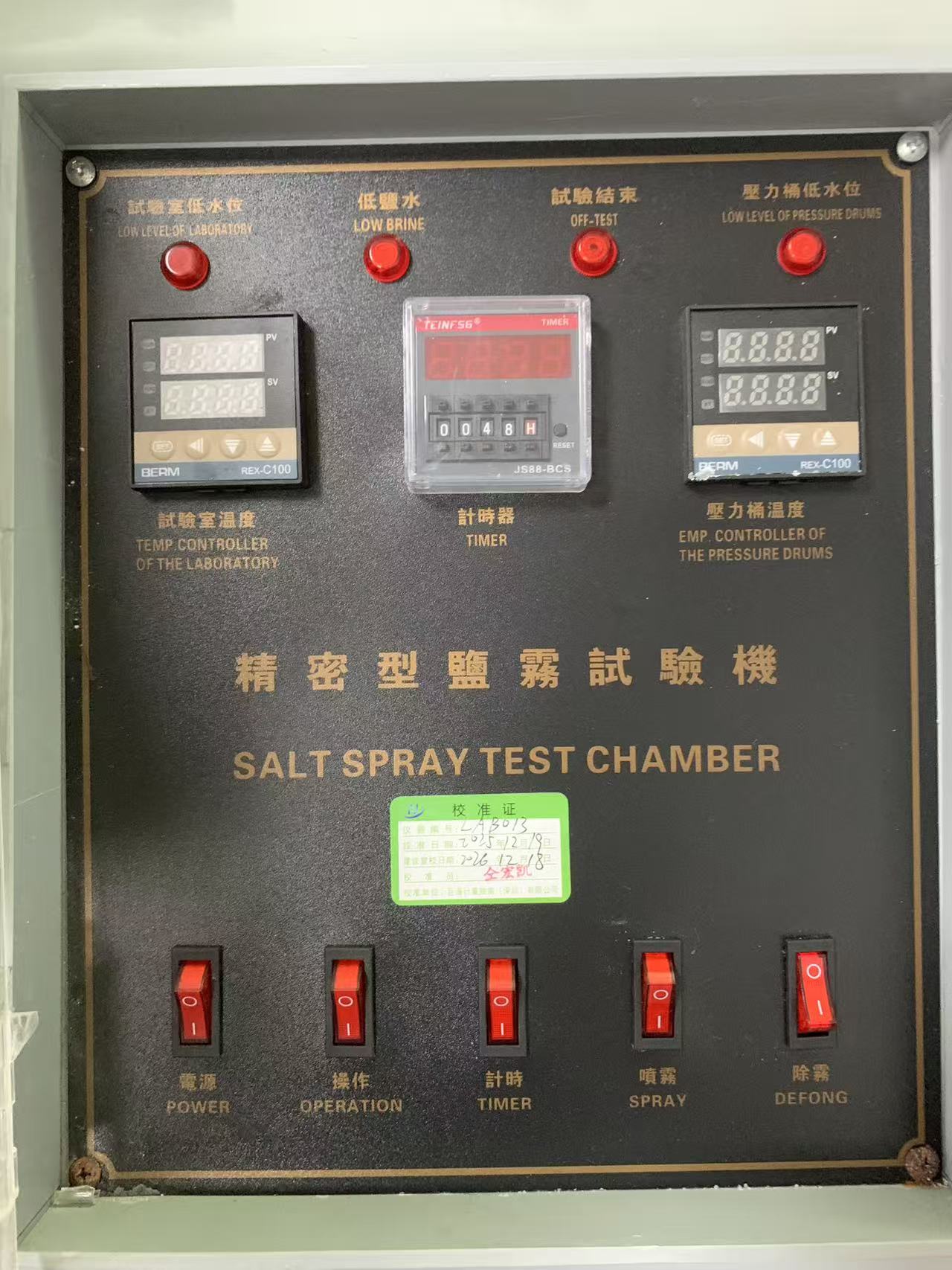

Drie laagniveaulampen bewaken het kamerwater, de pekel en het drukvat en de procedure is eenduidig: de machine mag pas gestart worden als ze alle drie donker zijn. Het droog laten draaien van een verstuiver, of het laten draaien van de bevochtigingskamer zonder water, beschadigt de machine en maakt de lopende test stilletjes ongeldig. De timer accepteert maximaal 9.999 uur en schakelt de machine uit op het ingestelde punt, wat een onbeheerde run van 48 of 96 uur mogelijk maakt.

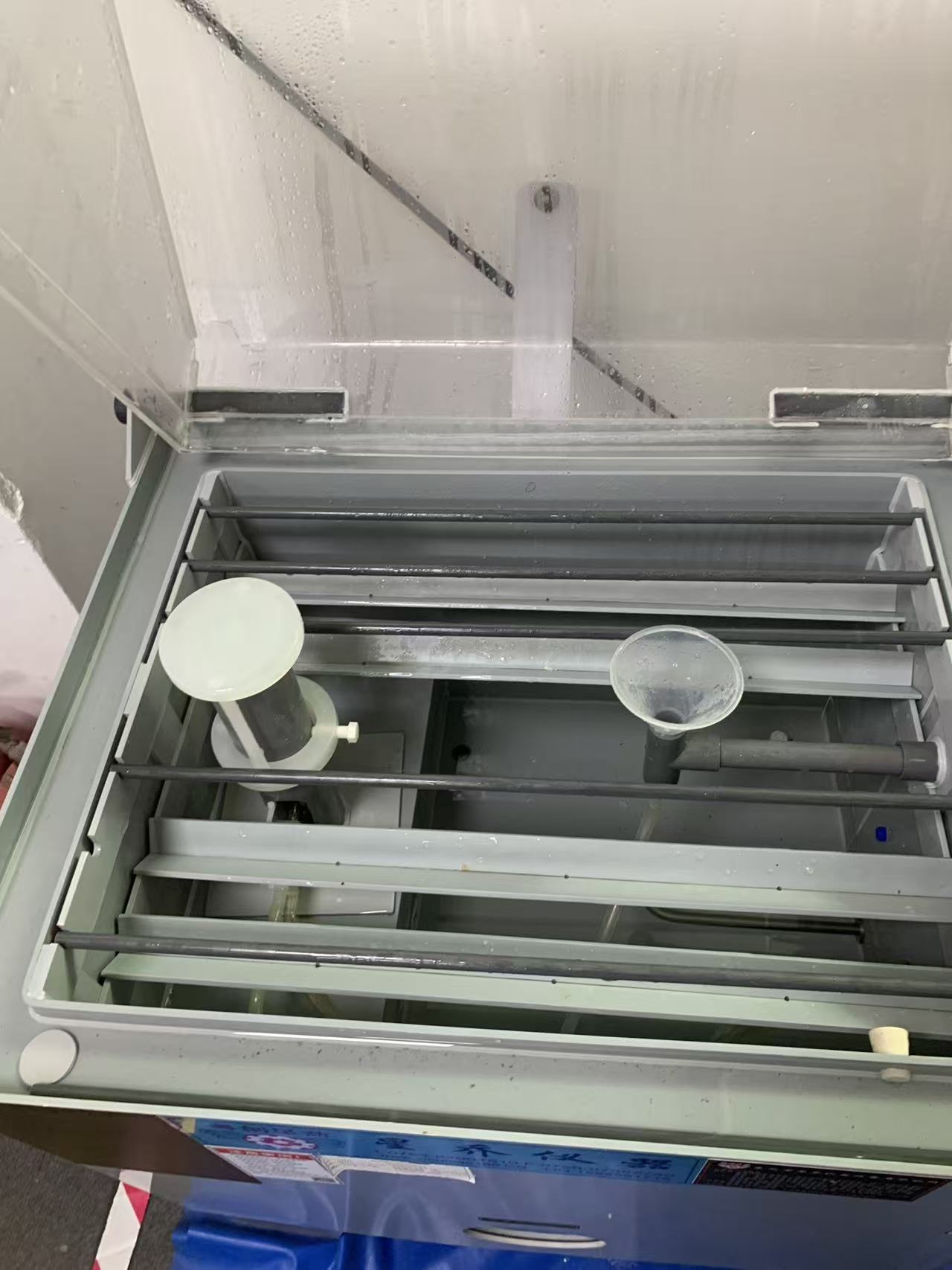

De mistkwaliteit zelf wordt geverifieerd in plaats van aangenomen. Tijdens runs staan ​​een opvangtrechter en een maatcilinder in de kamer, en het bezonken volume wordt gemeten tegen de standaardvereiste van ongeveer 1 tot 2 milliliter per 80 vierkante centimeter per uur, gemiddeld over een langere opvangperiode. Een kamer die op temperatuur, druk en concentratie is, maar de verkeerde uitvalsnelheid levert, produceert cijfers die niets betekenen, en de trechter is het enige dat deze opvangt.

Hoe monsters binnenkomen

Plaatsing is geen detail. Het is het grootste deel van de test.

De exemplaren worden met de voorkant naar de mist gericht gemonteerd en ongeveer 15 tot 30 graden gekanteld ten opzichte van de verticaal, zodat het condensaat wegloopt in plaats van zich op te hopen. Een plat liggend onderdeel verzamelt in elke verdieping een plas geconcentreerde pekel, wat een plaatselijke aanval veroorzaakt die niets te maken heeft met de werkelijke prestaties van de coating en alles met de manier waarop deze is aangebracht. Steunen en hangers zijn niet van metaal – glas, plastic of PVC – omdat een metalen hanger die in contact komt met een geplateerd proefstuk een galvanisch koppel vormt en het proefstuk op het contactpunt corrodeert lang voordat de coating vanzelf zou falen.

De exemplaren raken elkaar niet en zijn zo gerangschikt dat de afvloeiing van de ene niet op de andere kan druppelen. Met zout beladen condensaat dat opgelost koper of ijzer uit een stroomopwaarts deel vervoert, zal een stroomafwaarts deel met indrukwekkende snelheid aanvallen, en het resulterende rapport is een fictie. Kleine onderdelen worden met een paar stuks per partij ingevoerd, dus een enkel afwijkend onderdeel bepaalt niet het resultaat; grote vergaderingen gaan afzonderlijk binnen.

Wanneer een run eindigt, wordt de ontwasemingsfunctie ingeschakeld voordat het deksel wordt geopend. Hierdoor wordt de kamer via de uitlaat ontlucht in plaats van dat er zoutmist in het laboratorium terechtkomt, waar elk ander instrument in de kamer zou worden aangetroffen. Het is de moeite waard om bot te zijn over waarom dit ertoe doet: een zoutsproeikamer die onzorgvuldig wordt geventileerd, zal de precisieapparatuur eromheen langzaam aantasten, en de schade manifesteert zich maanden later als afwijkende kalibratie op machines die geen verbinding hebben met het zoutsproeiwerk.

Wat we testen, en voor hoe lang

Al het metaal dat op een waterdichte tas past, gaat hier doorheen bij de inspectie: gespen en hun metalen pinnen, D-ringen en O-ringen, tri-glijders, karabijnhaken en karabijnhaken, klinknagels en oogjes, magnetische en mechanische sluitingen, ritssluitingen en -trekkers, en de metalen tanden van niet-waterdichte ritssluitingen. Hardware wordt gekwalificeerd per leverancier en per lot, niet één keer bij de ontwikkeling en nooit meer.

De duur wordt bepaald door de oppervlaktebehandeling en de beoogde omgeving, en de industriële conventies zijn goed ingeburgerd. Normaal blauw-wit verzinken is doorgaans vereist om na 48 uur geen witte roest en na 72 uur geen rode roest te vertonen; kleurgepassiveerd zink wordt 72 uur vastgehouden zonder witte roest en 96 uur zonder rood; zwart zink tot respectievelijk 96 en 120. Roestvrije onderdelen van maritieme kwaliteit worden veel langer gebruikt, tot honderden uren, en de beoordeling vindt plaats op basis van bescherming en uiterlijk op een schaal van 0 tot 10, waarbij een veeleisende specificatie een beoordeling van 9 of beter vereist.

Voor algemene buitenproducten draaien we 24 tot 48 uur als screeningsvoorwaarde. Voor programma's die bestemd zijn voor de visserij, de zeilsport en de maritieme detailhandel – de categorie waarin de meest veeleisende kopers zitten – duurt de kwalificatie langer en worden de acceptatiecriteria strenger, omdat deze producten permanent in zout leven in plaats van er af en toe mee in aanraking te komen.

De beoordeling van het uiterlijk is slechts de helft van de beoordeling. Voor onderdelen met schroefdraad, scharnieren en bewegende onderdelen wordt de werking ook na de test gecontroleerd: het onderdeel moet nog steeds vastgrijpen, van schroefdraad voorzien of scharnieren zonder vast te lopen of vast te lopen. Dit is de clausule die voor onze categorie het belangrijkst is. Een ritssluiting die slechts lichte corrosie vertoont, maar voldoende oppervlakteruwheid heeft ontwikkeld om over de polymeerafdichtingslippen van een waterdichte ritssluiting te slepen, is mislukt, wat de uiterlijke kenmerken ook mogen zeggen, omdat bij een gelaste waterdichte tas de sluiting de afdichting is. Een gesp die na 48 uur stijf vastklikt, is een garantieclaim die achttien maanden wacht.

Het falen dat er het meest toe doet bij gelaste zakken

Er is een corrosiemodus die specifiek is voor onze constructie en die een hardware-only weergave van zoutnevel volledig mist.

Op een hoogfrequent gelaste tas wordt vaak metalen hardware bevestigd via het waterdichte membraan: een klinknagel door een paneel, een oogje door een gelaste patch, een D-ring op een webanker dat is vastgemaakt aan een TPU-oppervlak. Als dat metaal corrodeert, ziet het er niet alleen slecht uit. Corrosieproducten zijn omvangrijker dan het metaal dat ze vervangen, dus een corroderende klinknagel zet uit in zijn gat en zet het materiaal eromheen onder spanning, en de corrosiezouten zelf migreren naar het grensvlak tussen het metaal en het polymeer. Die interface is een afdichtingsinterface. Wat begon als een cosmetische klacht over een roestige klinknagel, wordt een langzaam lek door een penetratie die waterdicht was toen de tas werd verzonden.

Corrosieproducten geven ook vlekken. Het uitlekken van ijzeroxide op een lichtgekleurd gelast paneel is permanent, en op bleke of witte producten is dit de meest voorkomende reden voor cosmetische retourzendingen in maritieme categorieën. Waar kleuring een risico vormt, gaan de geteste exemplaren rechtstreeks van de kamer naar onze kamerstandaard lichtbronkleurenkast, omdat een vlek beoordeeld onder werkplaatsverlichting en een vlek beoordeeld onder D65 twee verschillende beoordelingen zijn.

De instrumenten die volgen zijn even relevant. Gecorrodeerde schuifregelaars gaan op derits heen en weer gaande levenstesterzodat de bedieningskracht na corrosie kan worden gemeten in plaats van op gevoel te worden beoordeeld. Waar een maritiem programma dit vereist, wordt de hardware in de toekomst verouderdtemperatuur- en vochtigheidskamervóór de blootstelling aan zout, wat dichter bij de werkelijke volgorde ligt die een component aan dek ervaart dan alleen zoute mist. En als een metalen onderdeel wordt gelijmd in plaats van mechanisch te worden bevestigd, wordt de verbinding achteraf aan een afpeltest onderworpentrek- en afpeltester, omdat het binnendringen van zout bij een hechtlijn de hechting vermindert lang voordat deze zichtbaar wordt.

Wat een koper moet specificeren

Een hardwarespecificatie die zegt "zoutsproeitest" is niets waard. Vier items maken het afdwingbaar.

Noem de norm en de versie: ASTM B117 of ISO 9227, en als dat laatste het geval is, welke variant, aangezien neutraal, azijnzuur en koperversnelde zoutnevel niet uitwisselbaar zijn en resultaten opleveren die niet met elkaar kunnen worden vergeleken. Noem de duur in uren. Benoem het acceptatiecriterium apart voor witte roest en rode roest en geef aan of functionele verificatie na de test nodig is. En benoem welke componenten hieronder vallen, want ‘hardware’ in een specificatie en ‘hardware’ in een stuklijst zijn zelden dezelfde lijst; Met name van sliders en pulls wordt vaak aangenomen dat ze inbegrepen zijn, maar dat is vaak niet het geval.

Kopers die hun eigen goedgekeurde hardware leveren, moeten nog steeds om zoutsproeigegevens op partijniveau vragen in plaats van om een ​​eenmalig certificaat. De plaatdikte en de passivatiekwaliteit variëren per productiepartij in de galvaniseererij, en een onderdeel dat achttien maanden geleden op een certificaat is goedgekeurd, is geen bewijs voor de partij in deze container.

Veelgestelde vragen

Staat 48 uur zoutsproeien gelijk aan een bepaald aantal dienstjaren?

Nee, en elke leverancier die een conversie aanbiedt, overdrijft wat de methode kan doen. Zoutspray is een vergelijkings- en screeningsinstrument: het rangschikt coatings ten opzichte van elkaar en ten opzichte van een gedefinieerde drempel onder identieke omstandigheden. Het echte leven is afhankelijk van nat-droogcycli, UV, mechanische slijtage, spoelgewoonten en temperatuur, die allemaal niet in de kamer aanwezig zijn.

Is roestvrijstalen hardware immuun?

Nee. Austenitische roestvaste soorten zijn goed bestand tegen algemene corrosie, maar blijven kwetsbaar voor putcorrosie en spleetcorrosie in chloride-omgevingen, vooral wanneer een onderdeel tegen stof of banden zit en nat blijft. Kwaliteit is hier aanzienlijk van belang, en het is een van de gebieden waar een specificatie die eenvoudigweg 'roestvrij' zegt, vervanging uitnodigt.

Kunnen hele afgewerkte zakken worden getest, of alleen onderdelen?

Beide, afhankelijk van de kamercapaciteit. Bij het testen van componenten bij binnenkomende inspectie worden de meeste beslissingen genomen, omdat dit sneller is en de variabele isoleert. Er worden tests op assemblageniveau uitgevoerd als het om een ​​interactie gaat: een metalen fitting tegen een specifiek gecoate stof, of hardware die in contact komt met een ander metaal elders op het product.

Worden geteste monsters hergebruikt?

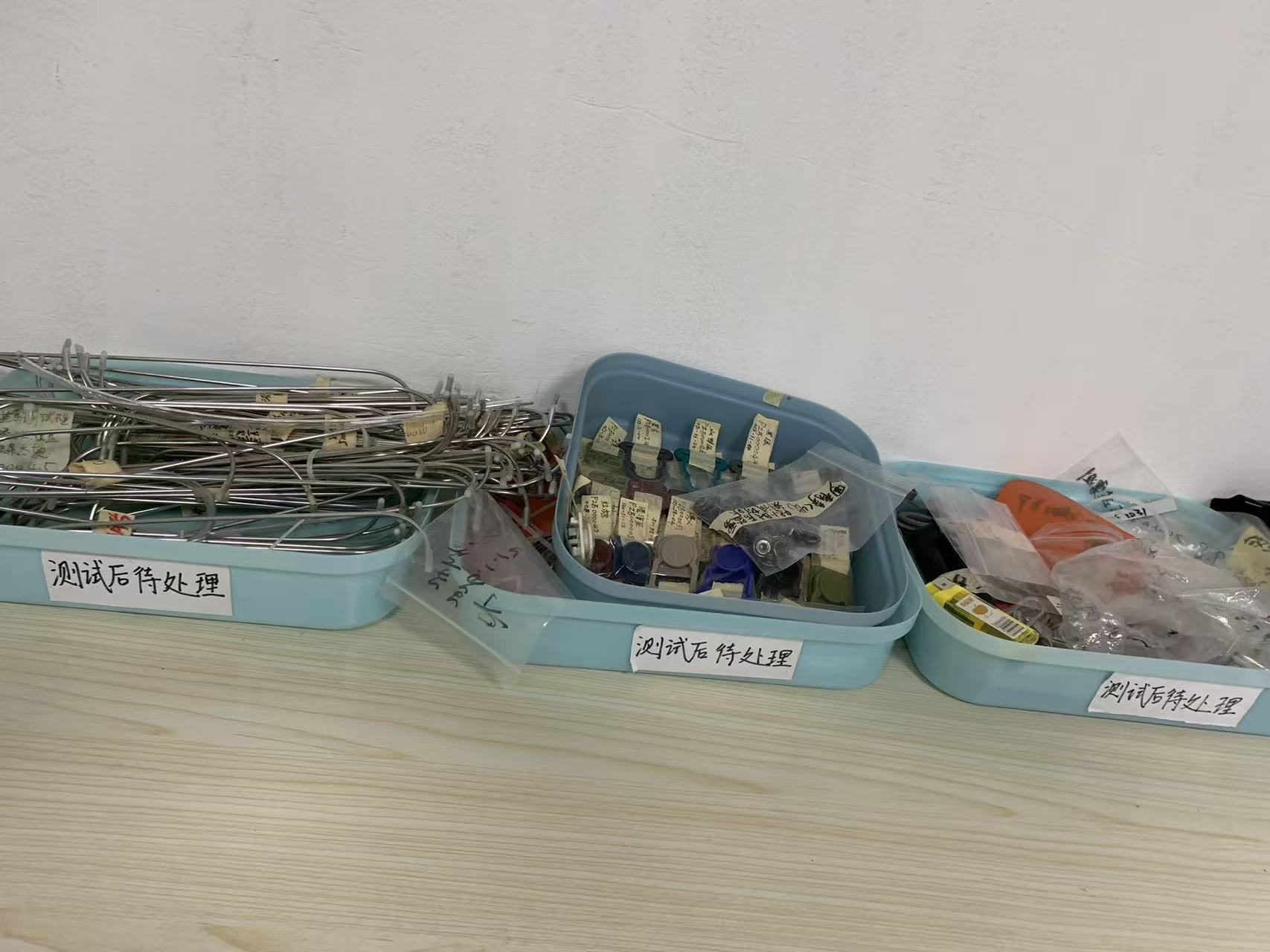

Nooit. Zoutspray is destructief, ongeacht of een onderdeel wel of niet doorgaat, en blootgestelde componenten worden geëtiketteerd en vastgehouden voor verwijdering in plaats van terug te keren naar de productievoorraad. Dit is de standaardpraktijk bij onze destructieve tests en is controleerbaar.

Kunt u zich houden aan het eigen corrosieprotocol van de klant?

Ja. Duur, pekelconcentratie, hoek, acceptatiegraad en functionele controles na de test worden allemaal bepaald door de procedure en niet door de machine. Wanneer het protocol van een merk azijnzuur of koper-versnelde omstandigheden vereist die buiten onze interne reikwijdte vallen, voeren we het neutrale zoutsproeischerm intern uit en sturen de gespecificeerde variant naar een geaccrediteerd extern laboratorium.

Waar dit in de serie staat

Zoutspray is de enige test in ons laboratorium die een deel van de zak onderzoekt waar de meeste mensen nooit aan denken totdat deze niet meer werkt. Stof, lasnaden en stiksels krijgen de aandacht; de gesp, de schuifregelaar en de D-ring bepalen of het product in jaar drie nog bruikbaar is. Vooral bij zee- en visserijprogramma's zijn dit de componenten waarop de klanten van een merk het zullen beoordelen.

Sealock bouwt al meer dan twintig jaar hoogfrequent gelaste waterdichte uitrusting vanuit Dongguan, China en Ho Chi Minh City, Vietnam, voor maritieme en outdoormerken als AFTCO, West Marine, SIMMS, PENN, attwood en Musto. Als u ons corrosietestprotocol wilt ontvangen, of als u wilt dat de hardwarekwalificatie in uw eigen kwaliteitsovereenkomst wordt opgenomen voordat er gereedschap wordt vastgelegd, schrijf dan naarinfo@sealock.com.hk.
