Tijdens een productierun: hoe een waterdichte motortas met hoge zichtbaarheid wordt gebouwd bij Sealock

De meeste fabrieksrondleidingen zijn foto's van schone vloeren. Dit is een productierun in uitvoering: een goed zichtbaar fluorescerend motorbagageprogramma dat door onze fabriek in Dongguan beweegt, van gelast paneel tot aan de lucht geteste voltooide eenheid. De kleur maakt het buitengewoon eenvoudig te volgen: elke fase in de reeks is hetzelfde fluorescerend geel, dus als je langs de lijn loopt, zie je dat het product zichzelf voor je in elkaar zet.

Het is ook een handig programma om te documenteren, omdat motorbagage aan de veeleisende kant staat van wat een waterdichte gelaste constructie moet overleven. Een achtertas of tanktas wordt blootgesteld aan voortdurende regen op snelwegsnelheid, opspattend water met gruis en zout, UV, trillingen, hitte van de machine eronder en het herhaaldelijk spannen van de riem tegen een harde montageplaat. Het moet door dit alles verzegeld blijven en 's nachts zichtbaar blijven. Van wat dat mogelijk maakt, is heel weinig zichtbaar in het eindproduct.

Fase één: hoogfrequent lassen

Alles aan dit product dat waterdicht moet blijven, is gelast en niet genaaid. Bij hoogfrequent lassen wordt een elektromagnetisch veld door het met TPU gecoate materiaal geleid, waardoor de polymeermoleculen worden opgewonden en warmte wordt gegenereerd vanuit het materiaal zelf in plaats van deze van buitenaf toe te passen. Onder matrijsdruk versmelten de twee vlakken tot één homogeen gedeelte. Er zijn geen naaldgaten die achteraf moeten worden afgedicht en er is geen naadtape die in het derde jaar moet worden verwijderd.

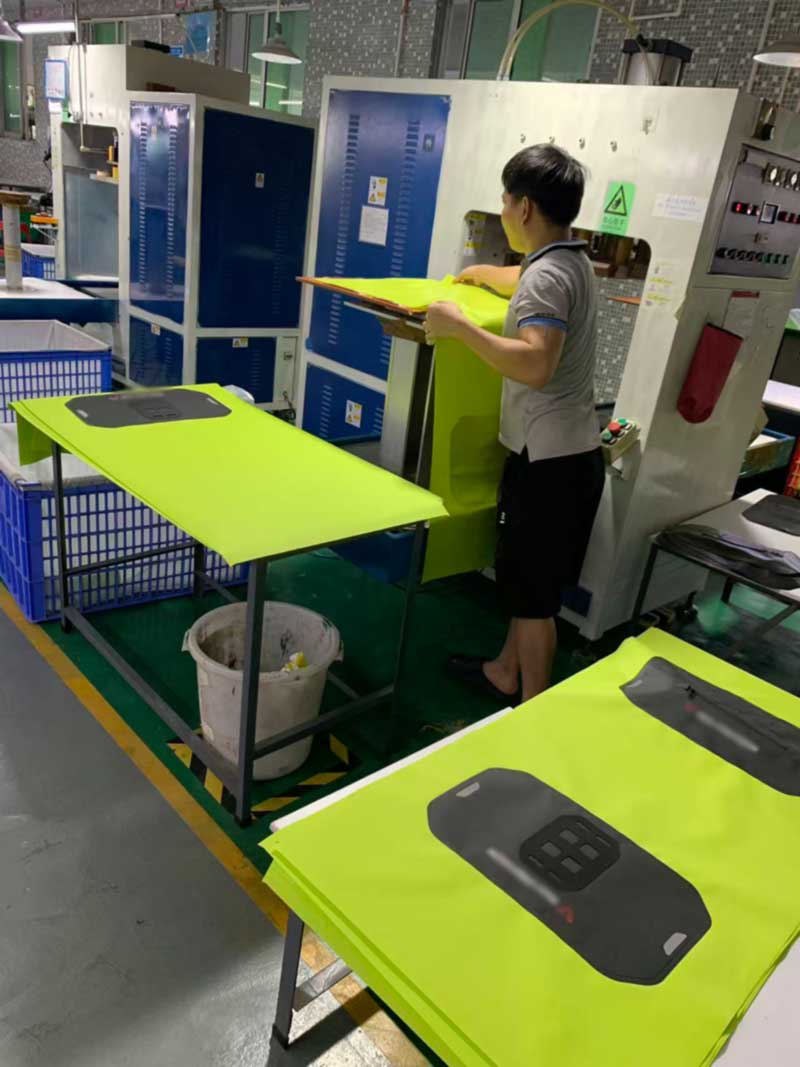

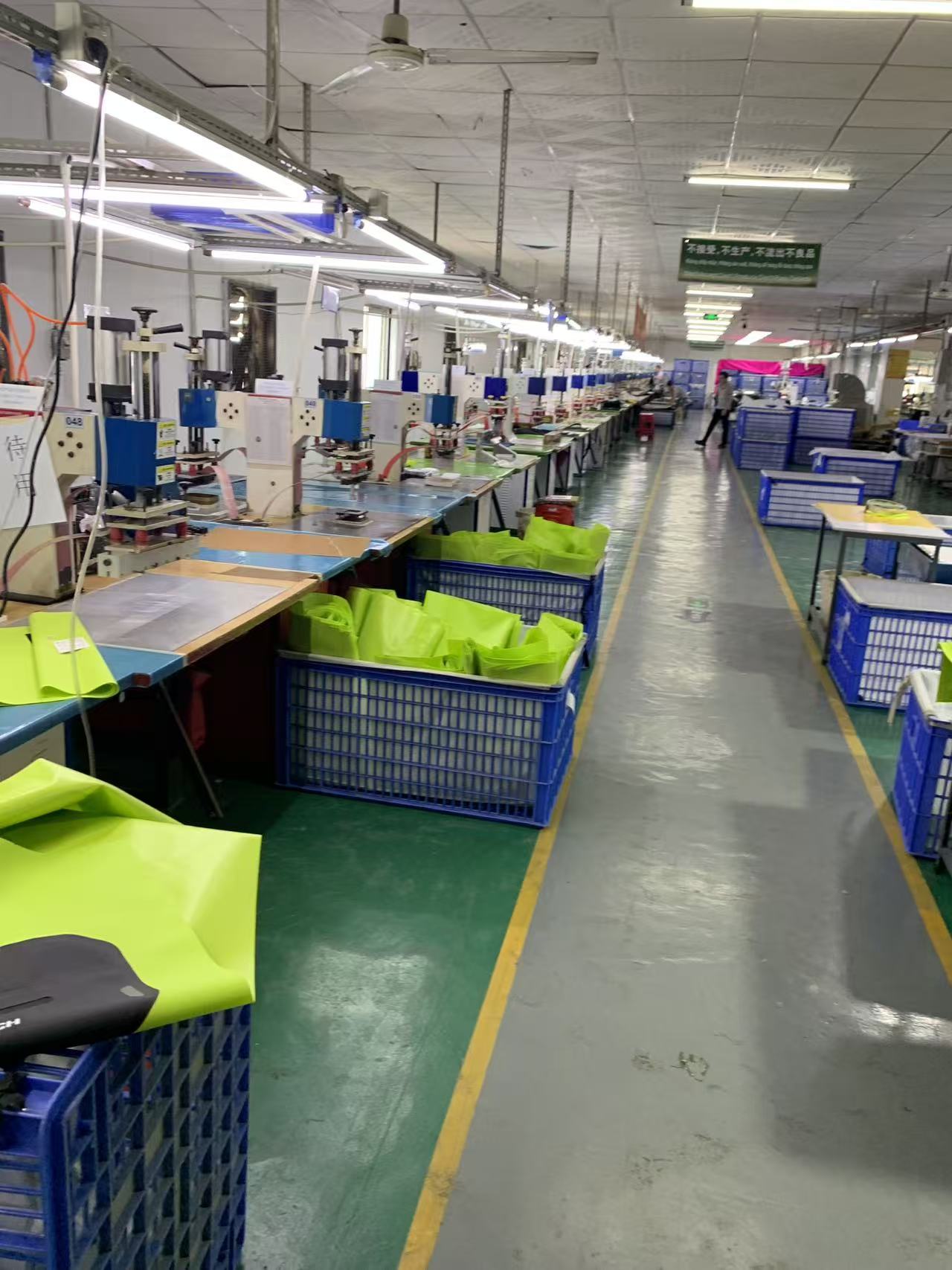

De lijn heeft één station per las. Een operator plaatst het snijpaneel tegen de matrijsaanslagen, sluit de beschermkap en laat de machine draaien; de dobbelsteen, verblijftijd, vermogensinstelling en koeltijd worden vastgelegd door een parameterkaart op het station in plaats van door het oordeel van de operator. Dit is waar de discipline leeft. Een las die een fractie te weinig kracht heeft, ziet er identiek uit als een correcte las, passeert een losse ruk en faalt door ergens rond de duizend belastingscycli aan de voorrand af te pellen. Dat is precies het falen van onsoscillatie impact testenEntesten van de schilsterktete vangen zijn, en waarom lasparameters op coupons worden gekwalificeerd voordat een productieorder start, in plaats van dat ze meteen worden aangepast.

Fase twee: patroonnaaien voor de dragende wapening

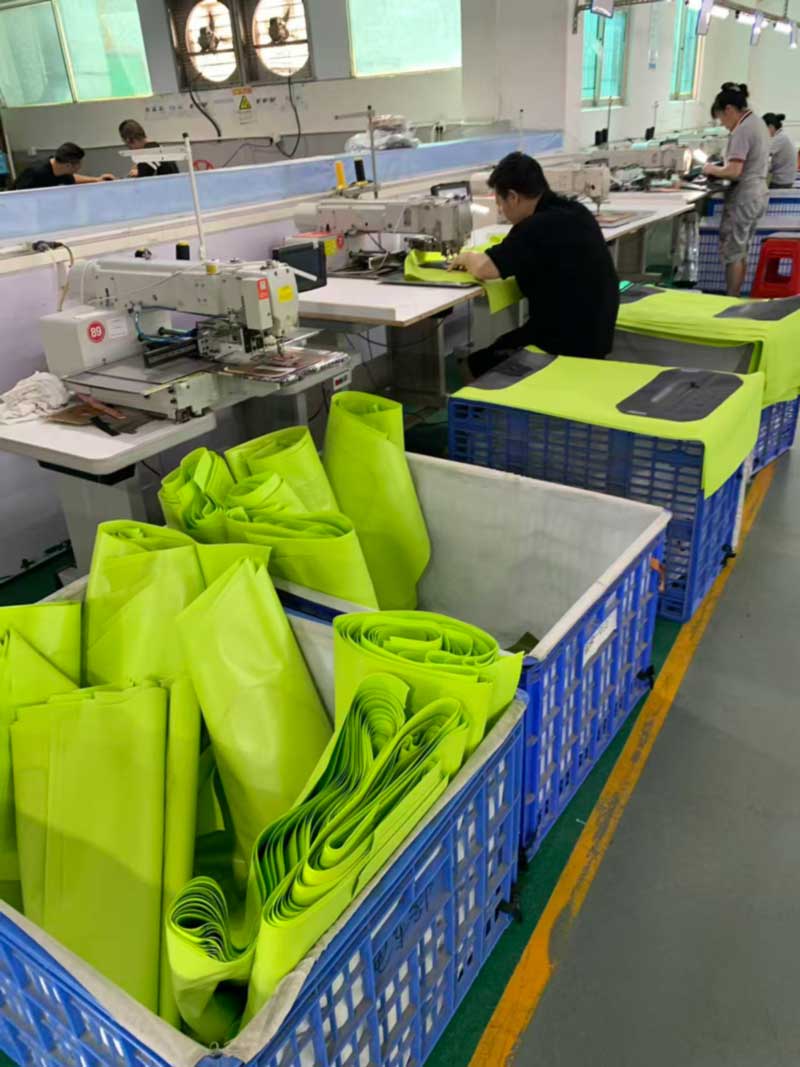

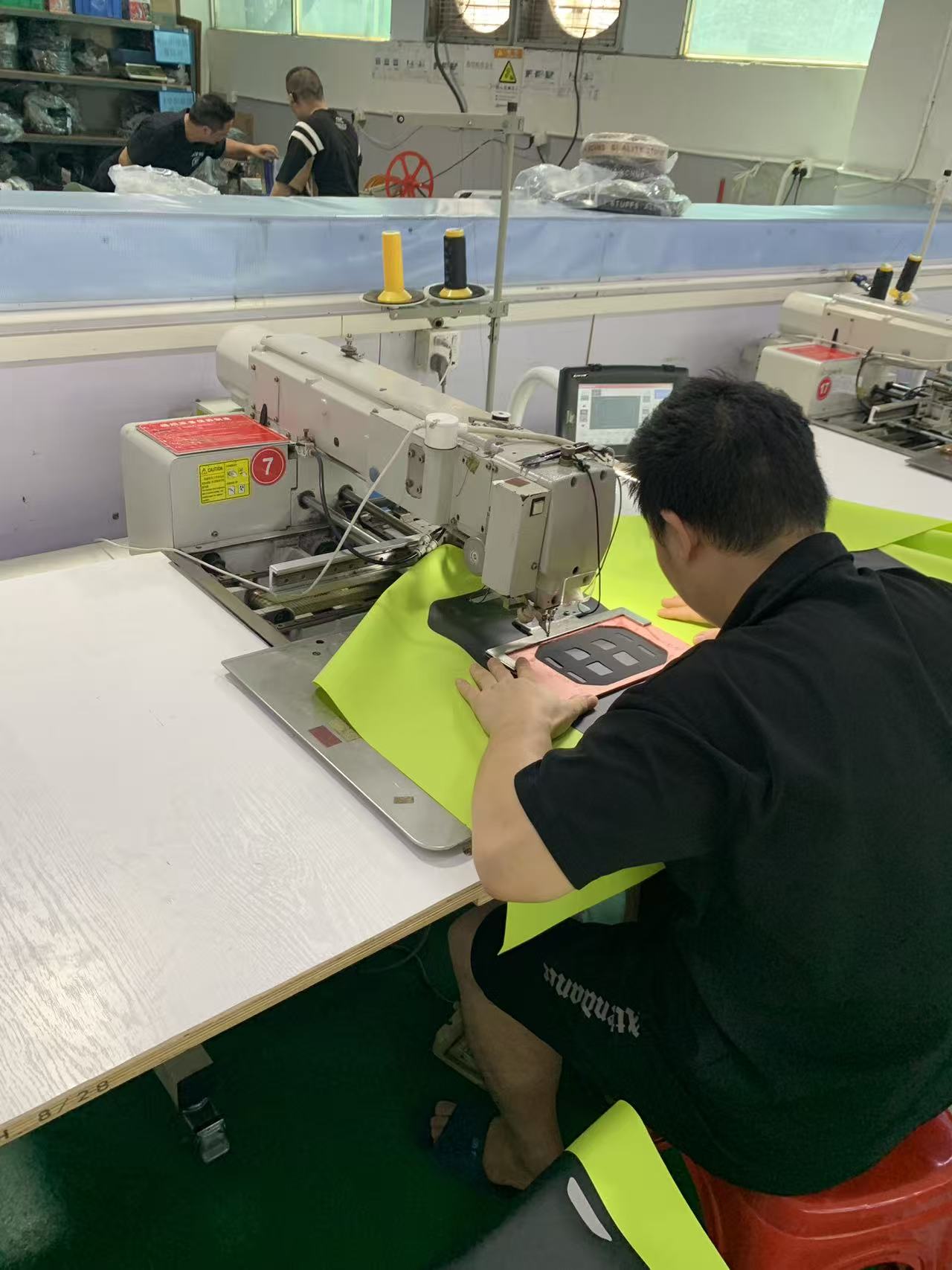

Niet elke verbinding van een waterdichte zak hoeft te worden gelast, en doen alsof het anders is, levert slechtere producten op. In dit programma wordt het donkere verstevigingspaneel met het bevestigingsmateriaal bevestigd op een programmeerbare patroonnaaimachine, die op elke eenheid een opgeslagen steekpad uitvoert dat identiek is.

De redenering is mechanisch. Een lasverbinding is extreem sterk bij afschuiving en relatief kwetsbaar bij afpellen; een gestikte verbinding verdeelt geconcentreerde puntbelastingen over vele ankerpunten en tolereert het herhaalde trekken in één richting dat een montageband toepast. Waar een belastingspad geconcentreerd en cyclisch is (een montageplaat, een bandanker met harde punten) presteert naaien beter dan lassen, en waar de verbinding waterdicht moet zijn, is lassen het enige eerlijke antwoord. Het technische werk bestaat uit het beslissen welke welke is, en vervolgens ervoor zorgen dat het gestikte gebied buiten de verzegelde envelop valt of zelf wordt ondersteund door een gelaste barrière.

Een programmeerbare machine is hier van belang om een ​​reden die niets met snelheid te maken heeft. Met de hand geleid naaien varieert per operator en tussen de eerste en de vierhonderdste eenheid van een dienst. Een opgeslagen pad doet dat niet. Wanneer het eigen kwaliteitsteam van een merk drie eenheden uit verschillende dozen haalt en de verstevigingssteken vergelijkt, moeten ze drie keer naar hetzelfde product kijken.

Fase drie: montage

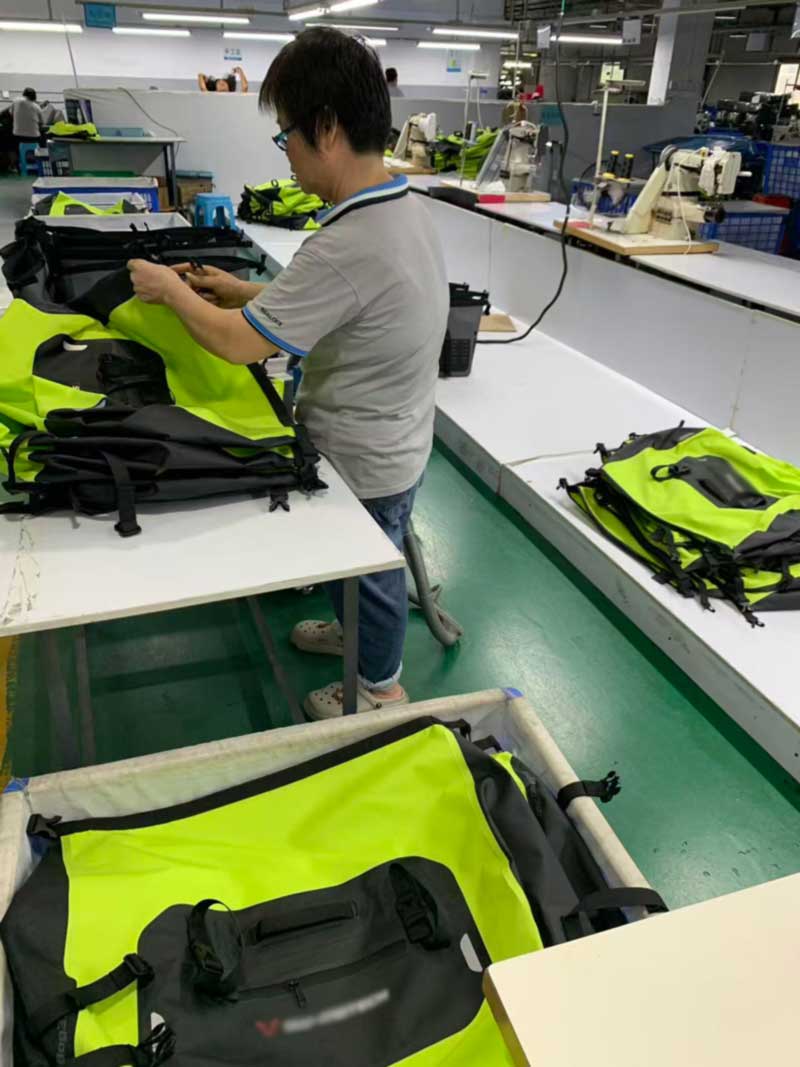

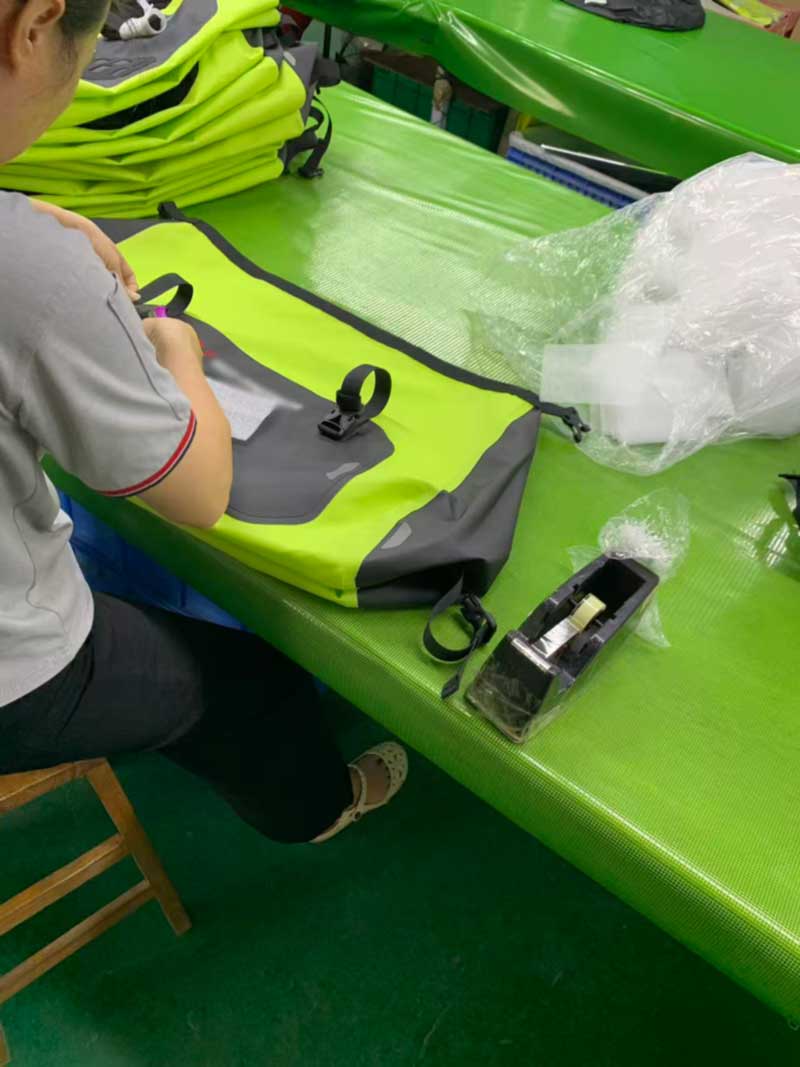

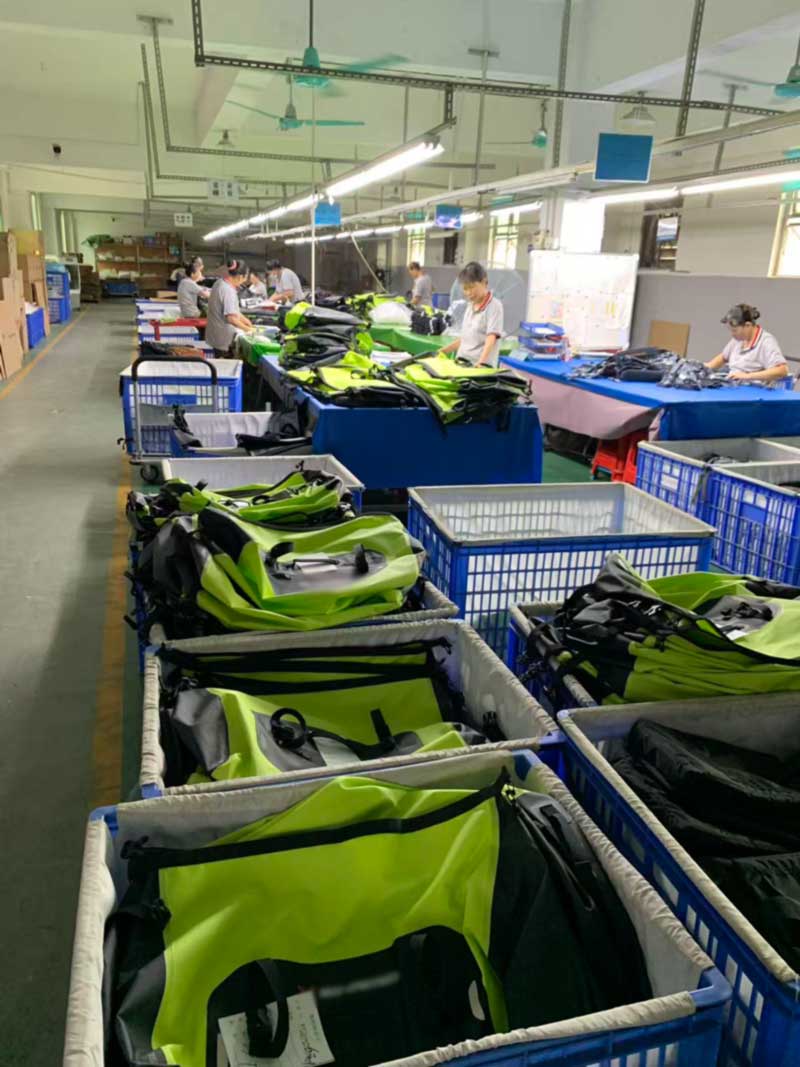

Bij de montage worden de platte onderdelen een tas: lichaam tot basis, sluitsysteem, interne structuur, randbinding, vervolgens singels, gespen, verstellers en hardware. Het is de meest arbeidsintensieve fase van de productielijn en de fase met de meeste kansen om een ​​defect te introduceren dat geen enkele machine kan opvangen.

Twee praktijken doen hier het meeste werk. De eerste is de stroom van één partij: componenten voor één productiepartij reizen samen in hun eigen krat en worden niet met elkaar vermengd, zodat als er bij de eindinspectie een probleem wordt gevonden, dit kan worden herleid tot een specifieke materiaalrol, een specifiek lasstation en een specifieke ploeg in plaats van tot "de bestelling". De tweede is in-line inspectie in plaats van end-of-line inspectie: de operator die de hardware monteert, controleert de lassen die ze hanteert, en een eenheid met een verdachte naad verlaat de lijn op dat punt in plaats van helemaal naar de verpakking te reizen voordat iemand ernaar kijkt.

Fase vier: elke eenheid wordt opgeblazen en op lekkage getest

Dit is de etappe die het meest de moeite waard is om te fotograferen, en die elders het vaakst wordt overgeslagen.

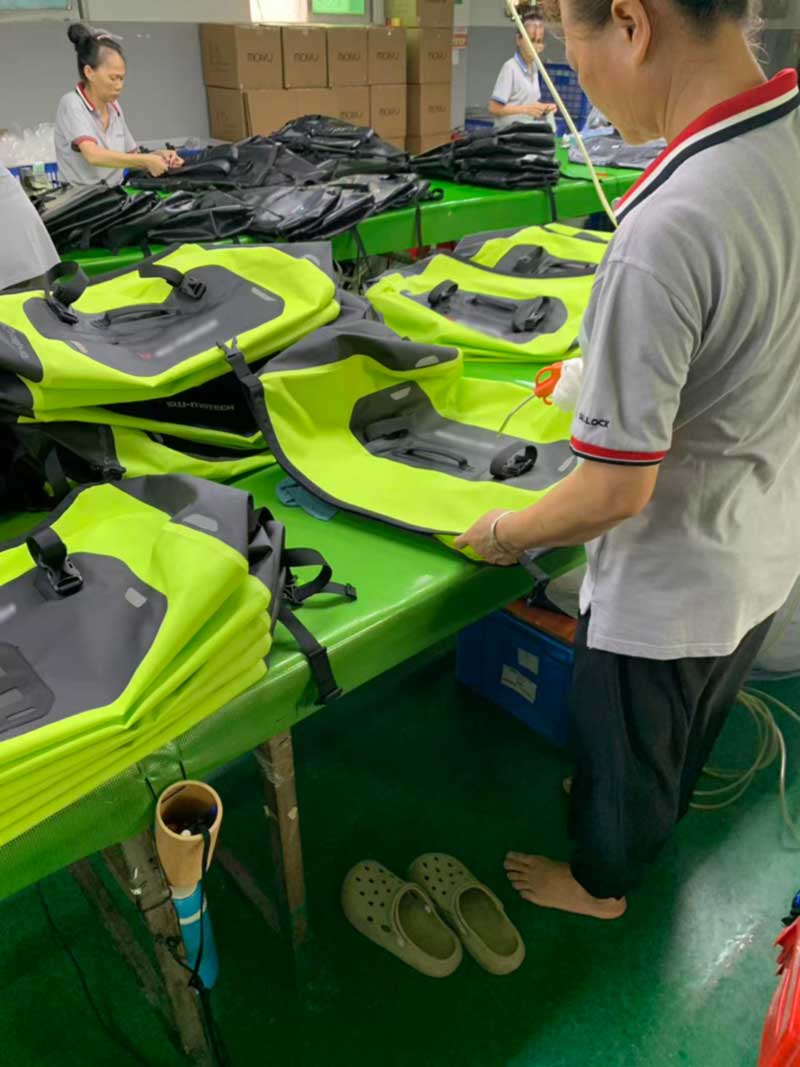

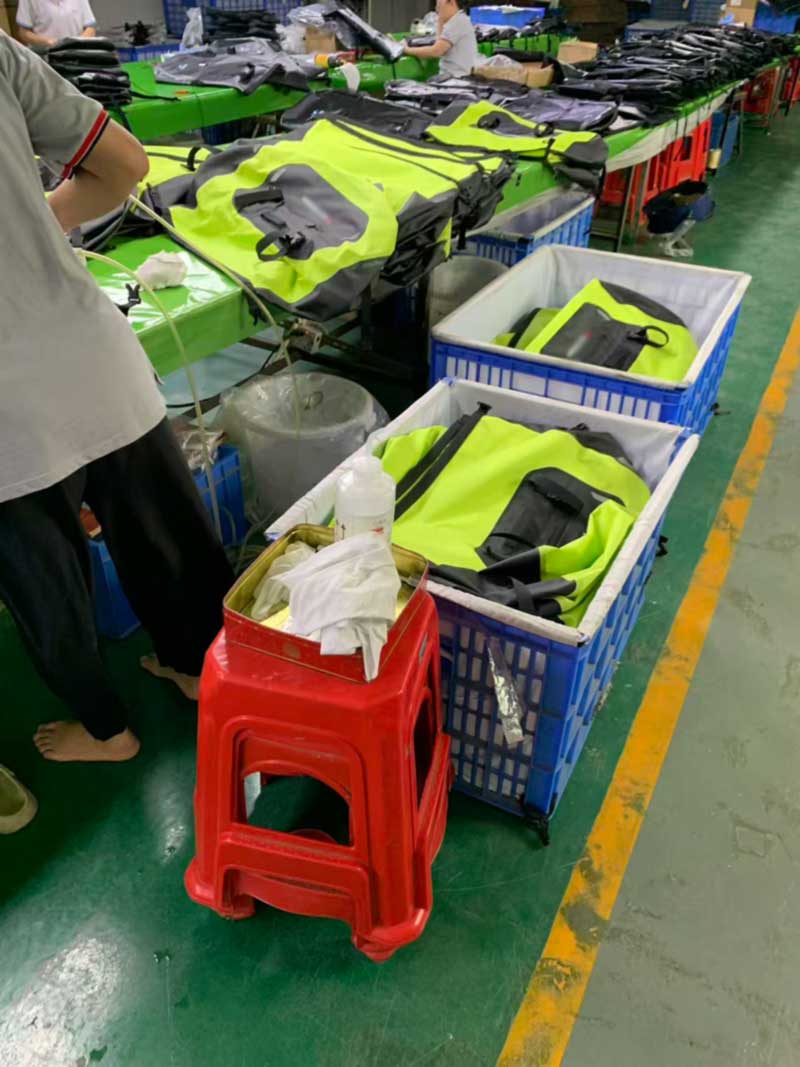

Elke afgewerkte zak wordt verzegeld, opgeblazen via een luchtleiding en gecontroleerd op lekkage. Geen monster. Niet het eerste artikel. Elke eenheid. Een opgeblazen zak zet elke las onder gelijktijdige interne druk, wat de snelste manier is om een ​​gaatje, een koude plek aan het einde van een las, een inkeping in de snijrand of een hardwarepenetratie te vinden die niet goed is afgedicht. Een zak die druk vasthoudt, heeft een doorlopende, intacte, verzegelde envelop; een tas die dat niet doet, doet dat niet – en geen enkele visuele inspectie kan dat binaire antwoord vervangen.

De reden dat dit commercieel van belang is, is simpel. Het binnendringen van water is de enige fout die een waterdicht product reputatiematig niet kan overleven. Een versleten paneel is een klacht; een doorweekte laptop of een natte slaapzak aan het einde van een natte rit is een retour, een recensie en een verloren klant. Statistische steekproeven zijn geschikt voor dimensionale en cosmetische kenmerken. Het is niet geschikt voor het enkele kenmerk waarnaar het hele product is vernoemd.

Naast de 100% luchttest wordt er een product uit het programma gehaald voor de laboratoriumbatterij: onderdompeling of sproeitesten tot het nominale beschermingsniveau van het product, plus mechanische en omgevingscontroles, waaronderrits fietsen onder belasting, slijtvastheid, Enveroudering door hitte en vochtigheidvoor materiaalsets die sinds de laatste bestelling zijn gewijzigd.

Een opmerking over de kleur

Fluorescerende hi-vis is een van de moeilijkere kleuren om consistent te gebruiken. Fluorescerende pigmenten zijn minder stabiel dan conventionele pigmenten, ze verschuiven merkbaar tussen materiaalbatches, en ze veranderen dramatisch van uiterlijk onder verschillende belichtingen - wat het hele punt van de kleur is, en ook de reden dat een klant die een tint onder kantoorverlichting goedkeurt, onaangenaam verrast kan worden door productie bij daglicht. Elke rol in dit programma wordt onder gecontroleerde verlichting in onze fabriek gecontroleerd aan de hand van de goedgekeurde normstandaard lichtbronkastvoordat het wordt gesneden, en gelaste coupons worden daarna opnieuw gecontroleerd, omdat de hitte van de lascyclus zelf een fluorescerend pigment bij de naad kan verschuiven.

Hoe dit eruit ziet vanaf de kant van een koper

Een programma als dit draait op beslissingen die maanden voordat het eerste paneel wordt gelast: welke verbindingen worden gelast en welke worden gestikt, welke lasparameters op coupons zijn gekwalificeerd en op welke afpelsterkte, welke hardwarepartijen de corrosietest hebben doorstaan, onder welke lichtbron de kleur is goedgekeurd, en of 100% lektesten in de kwaliteitsovereenkomst zijn vastgelegd of alleen maar zijn aangenomen. Geen van deze beslissingen is zichtbaar op een foto van een voltooide tas. Zij bepalen allemaal of het product in jaar drie nog steeds waterdicht is.

Sealock bouwt al meer dan twintig jaar hoogfrequent gelaste waterdichte uitrusting, met vestigingen in Dongguan, China en Ho Chi Minh City, Vietnam, en bedient outdoor-, maritieme, powersport- en lifestyle-merken over de hele wereld. Voor OEM- en ODM-vragen, of om een ​​eigen programma te bespreken, kunt u schrijven naarinfo@sealock.com.hk.
