Binnen in het Sealock Lab: de bagage-oscillatie-impacttester (XE-I09BA)

Bijna elke catastrofale tasstoring waar een koper ooit over hoort, begint op dezelfde plek: het punt waar een riem, een handvat of een D-ring het carrosseriepaneel raken. Stof scheurt zelden in het midden. Ritsen splitsen zelden in de ketting. Wat faalt is het anker: de paar vierkante centimeter gelaste patch, trens of singellus die het hele gewicht van een beladen tas duizenden keren moet overbrengen naar een flexibele muur, bij een lading die nooit stabiel en nooit voorspelbaar is. Dat is de reden waarom een ​​statische trektest, hoe indrukwekkend de cijfers ook zijn, een slechte voorspeller is van veldresultaten. Een gewricht dat een enkele trekkracht van 80 kg overleeft, kan nog steeds falen bij 400 cycli van een dynamische schok van 8 kg, omdat vermoeidheid en pieksterkte verschillende natuurkunde zijn.

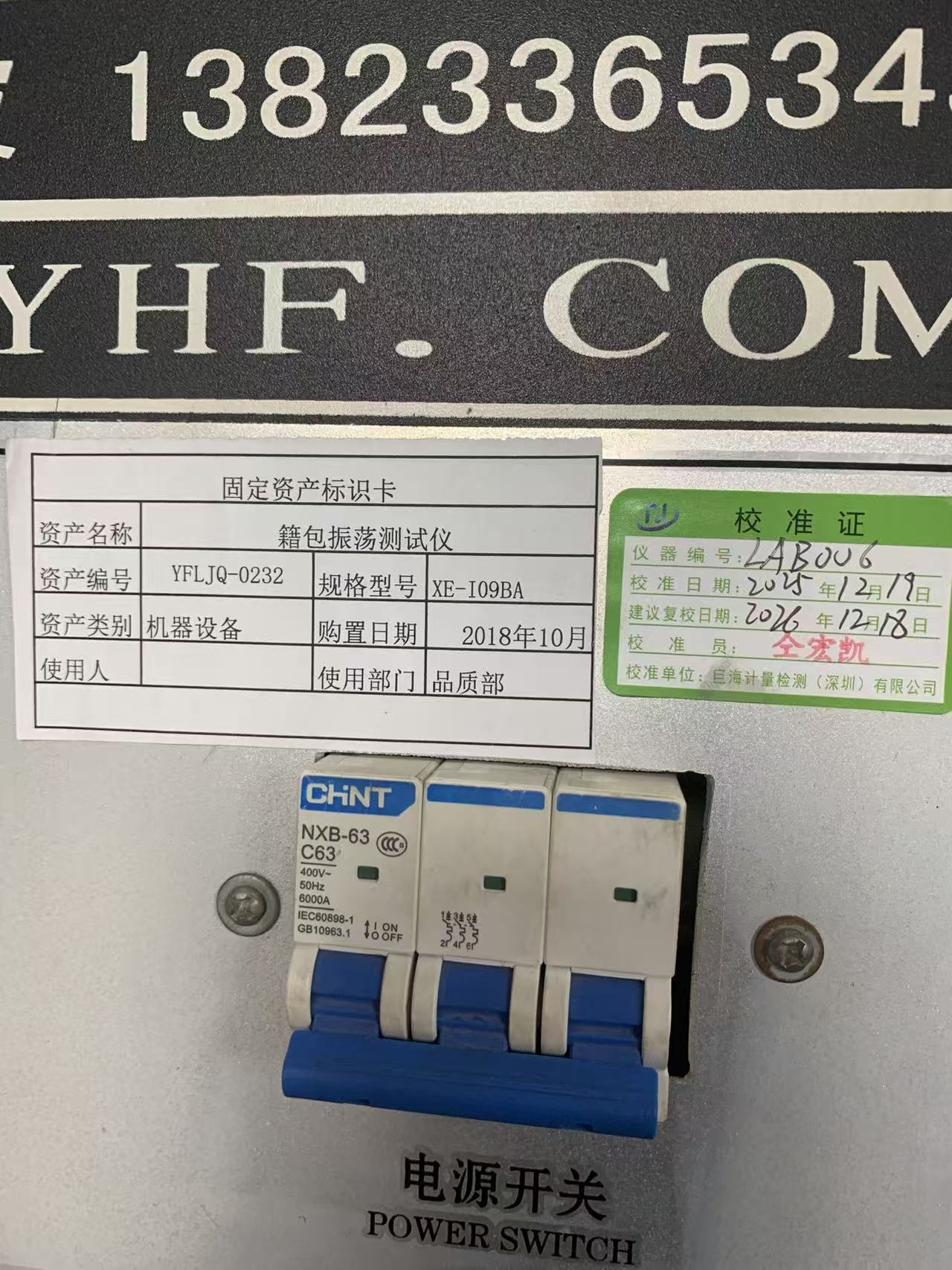

De machine die deze twee werelden in ons laboratorium scheidt, is de bagage-oscillatie-impacttester – asset YFLJQ-0232, model XE-I09BA, instrumentnummer LAB-006, in dienst op onze kwaliteitsafdeling sinds oktober 2018 en voor het laatst extern gekalibreerd op 19 december 2025, met herkalibratie op 18 december 2026. Intern werkt het volgens de standaardprocedure YFL-WI-PZ-03, revisie A/0, gedateerd 28 december 2023. Dit artikel laat zien wat de machine eigenlijk doet, waarom de test belangrijker is voor hoogfrequent gelaste waterdichte tassen dan voor conventioneel genaaide bagage, en waar een inkoopmanager naar moet vragen als hij 'oscillatie-impacttest' ziet op het specificatieblad van een leverancier.

Wat "oscillatie-impact" eigenlijk betekent

De test is bedrieglijk eenvoudig te beschrijven en vrij moeilijk om goed uit te voeren. Een tas wordt tot een bepaald gewicht geladen en vervolgens aan de machine opgehangen met welk onderdeel dan ook dat wordt onderzocht: een enkele handgreep aan de bovenkant, een paar schouderbanden, een treklus, een volledig uitgeschoven trolleyhandgreep. De impactkop tilt de beladen zak met een gedefinieerde slag op en laat deze vervolgens los. De zwaartekracht doet de rest. De zak valt en een gedempte veerconstructie aan de bovenkant van de kop absorbeert en retourneert de energie van de val, zodat het monster niet slechts één keer valt, maar in een voortdurende stijgende en dalende oscillatie wordt gedreven. Elke cyclus stuurt een schokgolf langs de riem naar het ankerpunt, waarna deze volledig wordt ontlast. Laden, schokken, ontladen, herhalen.

De Chinese methodestandaard voor de lichte industrie die dit formaliseert, QB/T 2922-2018Koffer en tas — Testmethode voor schokeffecten, beschrijft het principe als het laden van de tas met een bepaald gewicht, het optillen aan het handvat, de schouderband of het volledig uitgeschoven handvat van de trolley met een vaste slag, het vrij laten vallen onder invloed van de zwaartekracht, en het gebruiken van een veer om de impactenergie te absorberen en vrij te geven, zodat de tas herhaalde schokken en oscillaties ervaart - waardoor het uithoudingsvermogen van het handvat, de riem, het handvat van de trolley en het lichaam wordt getest. Het apparaat is strak gespecificeerd: de gecombineerde massa van de onderste zuignap, het bovenste dempingsblok, de slagstang en de standaardbevestiging bedraagt ​​8,1 ± 0,2 kg, de slag in één richting is 150 ± 5 mm, en het geluidsdempende geheel aan de bovenste zuignap levert een veerkracht van 110 ± 10 N wanneer deze vlak wordt samengedrukt. Het besturingssysteem moet het mogelijk maken de impactsnelheid aan te passen, het aantal cycli in te stellen en te registreren, en moet de machine automatisch stoppen als het monster tijdens de test valt.

Die laatste clausule is belangrijker dan het lijkt. Automatische stop bij het vallen van monsters is geen gemaksfunctie; het maakt de cyclustelling tot een geldig gegevenspunt. Als een band scheurt bij cyclus 612 en de machine blijft hameren op een leeg spanmiddel totdat het een vooraf ingestelde waarde van 1.500 bereikt, zegt het rapport niets nuttigs. Doordat de automaat stopt op het moment van scheiden, staat de teller afisde levensduur van dat gewricht.

De machine op onze verdieping

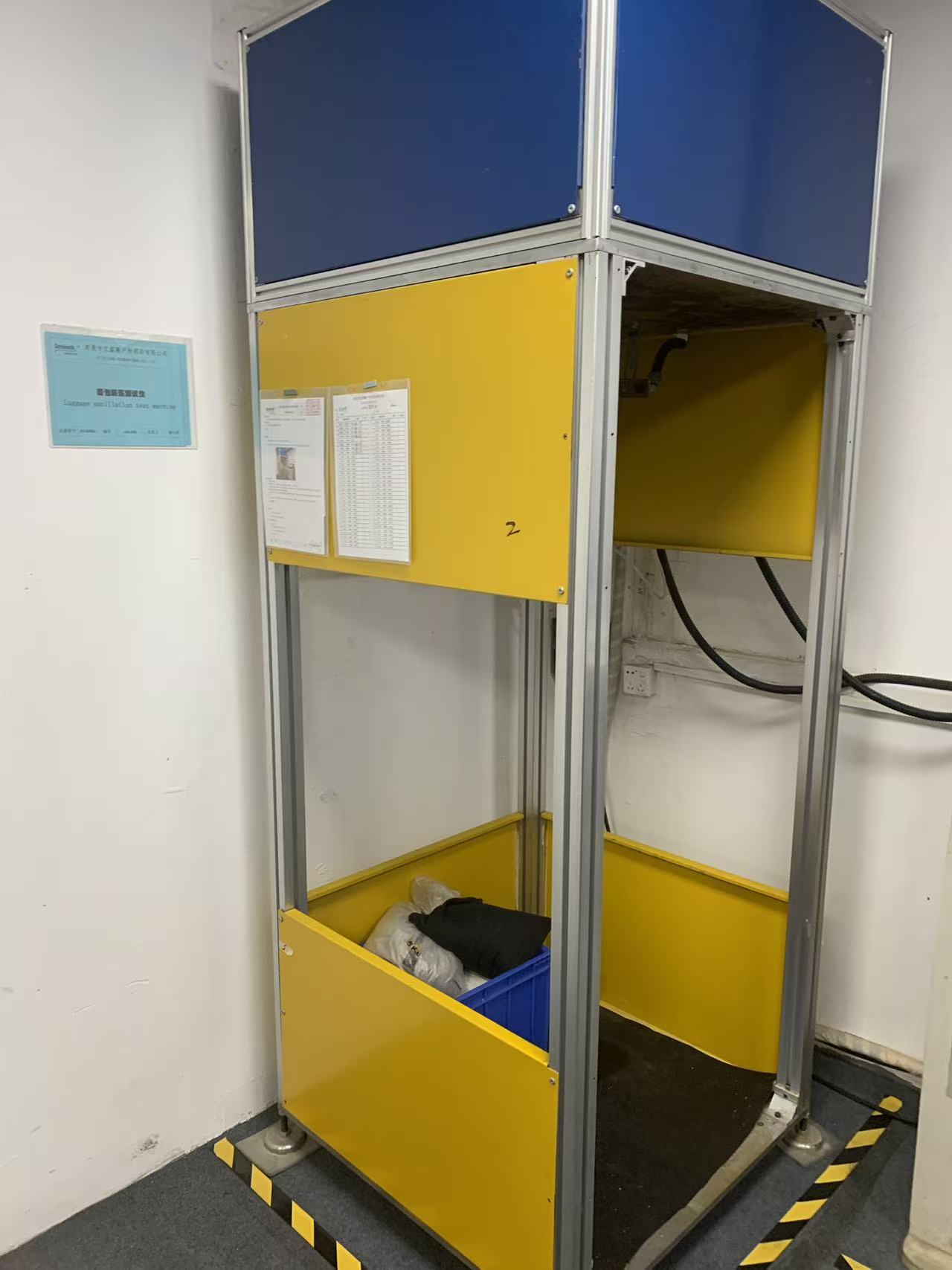

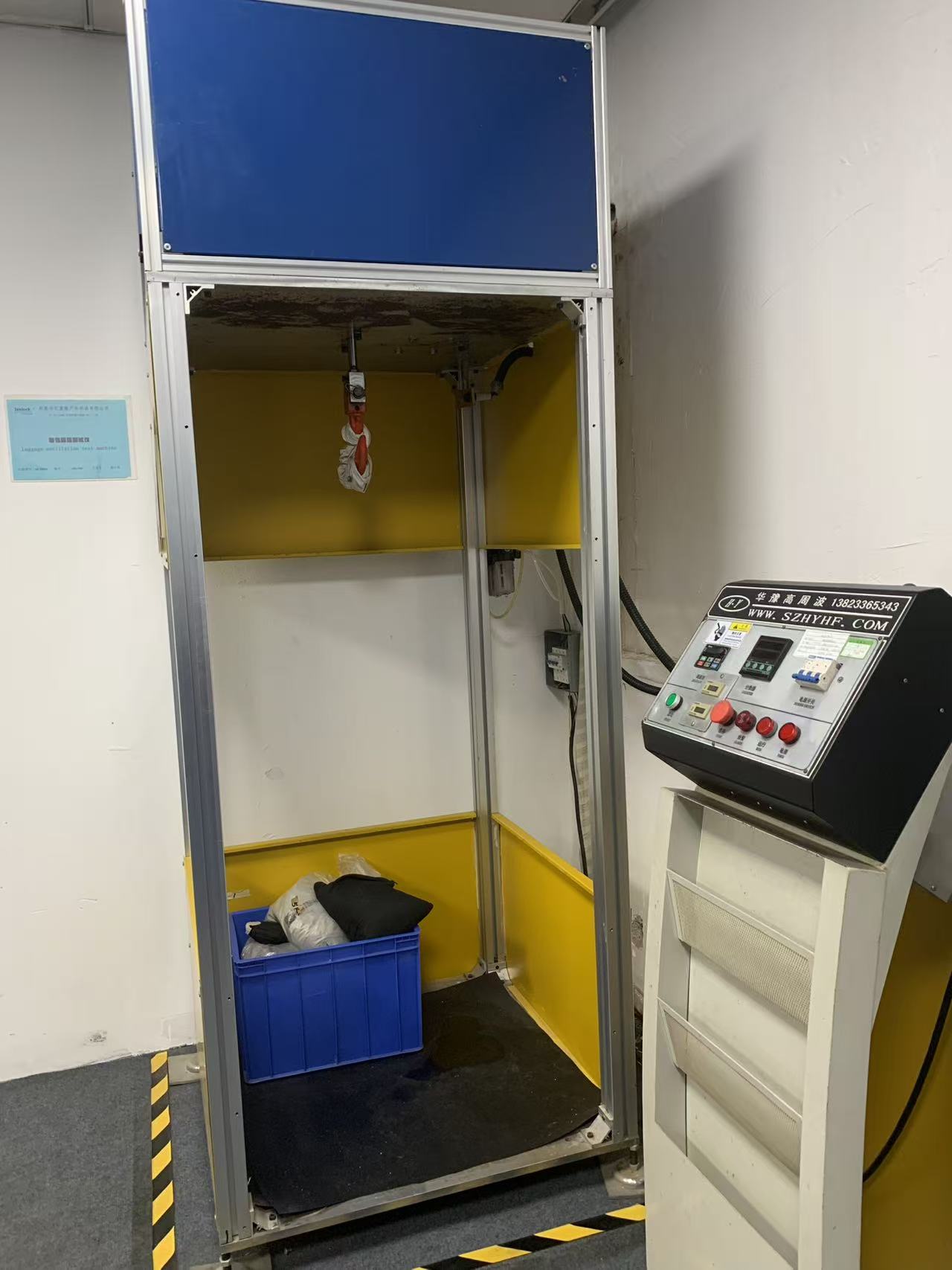

Onze eenheid is gebouwd door een fabrikant van hoogfrequente apparatuur uit Shenzhen en is opzettelijk niet glamoureus. De testkamer is een frame van geëxtrudeerd aluminium met gele en blauwe opvulpanelen, open aan de bedieningszijde en voorzien van een zware rubberen mat om terugslag te voorkomen. De slagkop hangt aan de bovenste dwarsbalk; daaronder zit het monster en, in de kist aan de onderkant, de gekalibreerde zandzakken die we gebruiken om een ​​zak naar de nominale testbelasting te brengen. Een scharnierende deur sluit de werkzijde af voordat een run begint, wat het enige is dat tussen een operator en een zak van 20 kg staat die met hoge snelheid reist.

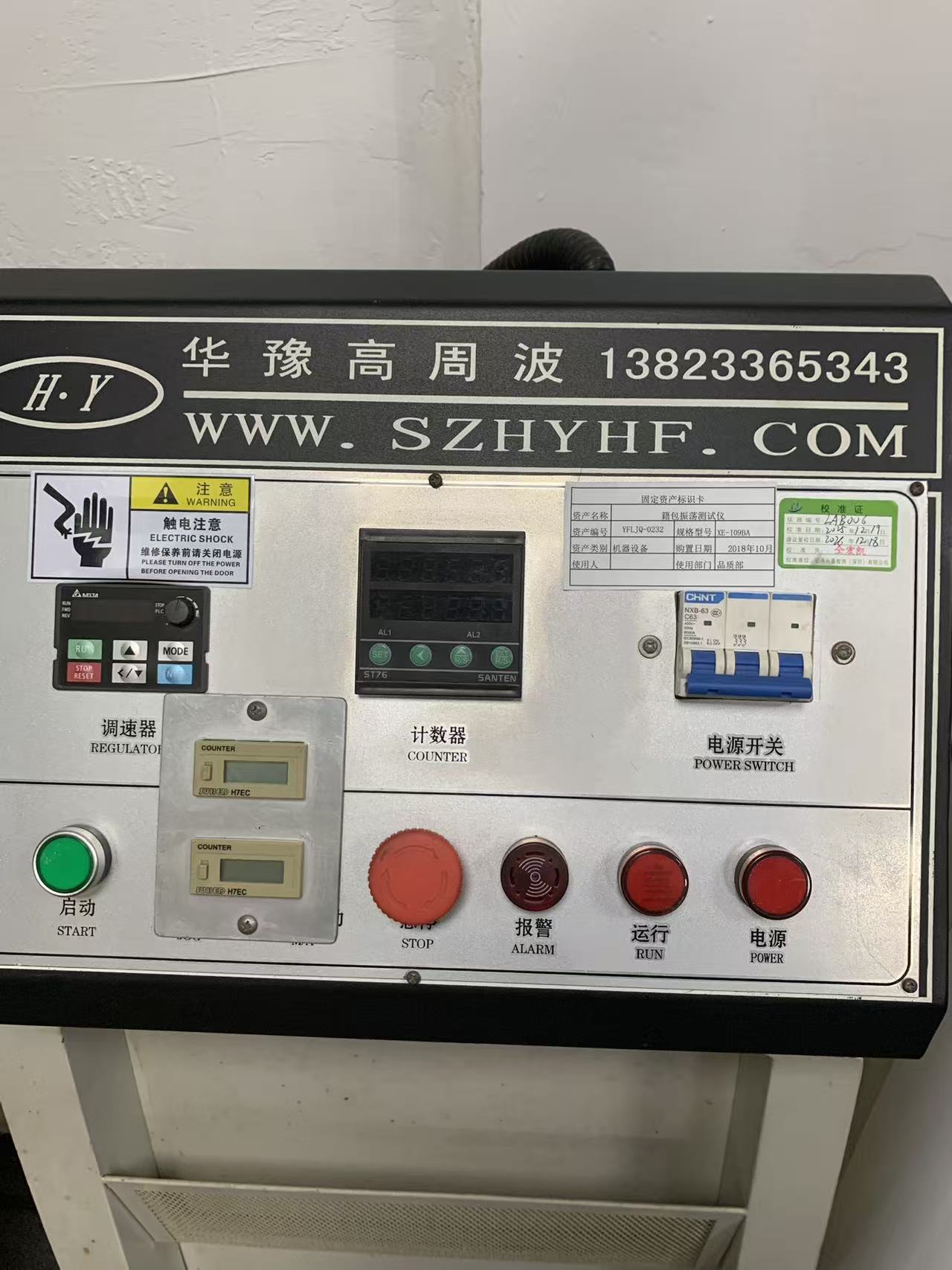

Het bedieningsvoetstuk bevindt zich buiten de kooi. De lay-out vertelt u precies hoe de test wordt uitgevoerd: een Delta-frequentieregelaar aan de linkerkant fungeert als snelheidsregelaar, een SANTEN ST76 digitale teller met twee alarmkanalen bevindt zich in het midden, twee FUJI H7EC elektromechanische tellers registreren cumulatieve cycli onafhankelijk van de programmeerbare, en een driepolige CHNT NXB-63 C63-onderbreker met een vermogen van 400 V, 50 Hz met een onderbrekingsvermogen van 6.000 A verwerkt inkomende kracht. Daaronder bevinden zich de startknop, een extra grote noodstop met paddestoelkop en alarm-, run- en stroomindicatoren.

De dubbele tellers zijn er met een reden. De programmeerbare teller stopt de machine bij de doelcyclus; de mechanische tellers verzamelen de levenscycli op de machine en voeren een kruiscontrole uit als iemand zich afvraagt ​​of een run halverwege de test is gereset. Wanneer de externe auditor van een klant vraagt ​​hoe we weten dat een rapport een volledige run weergeeft, is dit het antwoord waar we naar verwijzen.

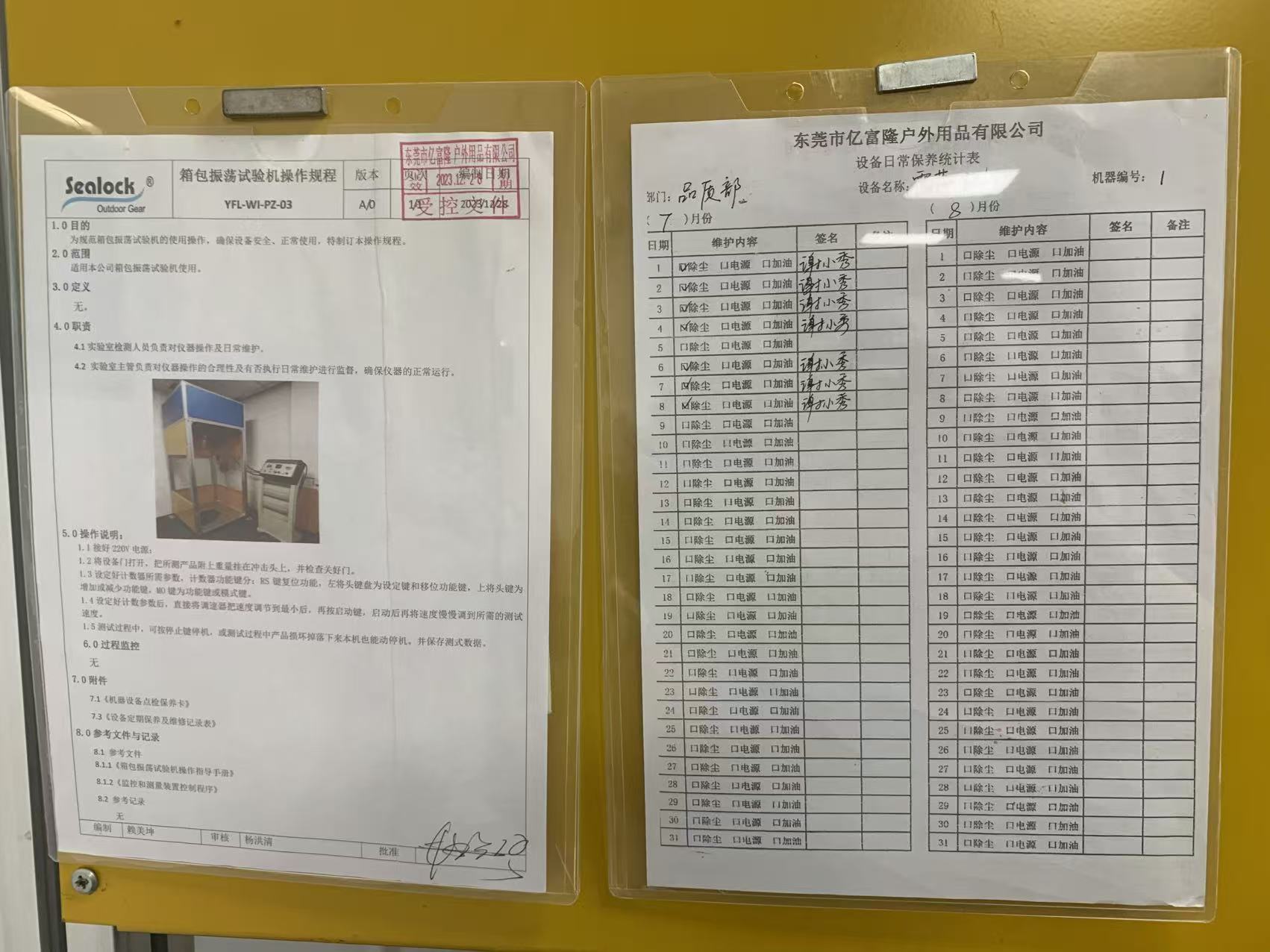

Hoe we het uitvoeren: SOP YFL-WI-PZ-03

De gecontroleerde procedure die op de machine staat, is kort en elke clausule daarin bestaat omdat iemand het ooit bij het verkeerde eind had.

De operator sluit de 220 V-voeding aan, opent de kamerdeur, hangt het monster (dat al tot het nominale gewicht is geladen) aan de slagkop met behulp van de juiste houder, en bevestigt dat de deur goed gesloten is voordat er iets beweegt. Vervolgens wordt de teller geprogrammeerd: de resettoets wist de vorige run, de shift- en increment-toetsen stellen de beoogde cyclustelling in en de modustoets selecteert de telfunctie. Pas nadat het doel is ingesteld, draait de operator de snelheidsregelaar naar het minimum, drukt op start en voert vervolgens de snelheid langzaam op tot de vereiste testsnelheid. Starten op snelheid is verboden, omdat een abrupte eerste slag een schok veroorzaakt die de norm nooit heeft bedoeld en een valse vroegtijdige storing kan veroorzaken bij de armatuur in plaats van bij de te testen verbinding.

Tijdens de rit kan de machinist de machine op elk moment stoppen met de stoptoets. Als het preparaat breekt en valt, stopt de machine zichzelf. Vervolgens worden de testgegevens geregistreerd. De SOP wijst de bediening en het routineonderhoud toe aan de laboratoriuminspecteur en het toezicht op beide aan de laboratoriumsupervisor, en wordt ondersteund door een dagelijks onderhoudslogboek (stofverwijdering, stroomcontrole, smering) dat elke dag wordt afgetekend.

Belasting en cyclustelling: wat de cijfers zouden moeten zijn

De methodestandaard definieert hoe je een zakje schudt; de productnorm bepaalt hoe hard en hoe lang. Voor gedragen tassen is dat QB/T 1333-2018Handtas en knapzak, die de testbelasting instelt op basis van het volume van de tas in plaats van, zoals de eerdere editie van 2010 deed, op basis van de productspecificatie, en die alleen de schouderriem beoordeelt, waarbij een enkel handvat en de schouderriem een ​​overlappend gestikt gebied delen. Typische commerciële tests lopen tot 400 cycli op dubbele schouderbanden onder een gespecificeerde belasting van 6 kg, waarbij de handvatten worden beoordeeld op basis van hun eigen belasting- en fietscombinatie.

Vierhonderd fietsen zijn een vloer, geen plafond, en zijn afgestemd op een handtas voor dagelijks gebruik in plaats van op een droge plunjezak van 60 liter die tien jaar lang op het dek van een boot zal worden gegooid. Onze interne belastingvereisten zijn 1.500 cycli en meer, en voor expeditie- en maritieme programma's voeren we aanzienlijk hogere tellingen uit bij ladingen die zijn ingesteld op basis van de nominale capaciteit van de tas in plaats van op basis van de standaard volumetabel. Wanneer het eigen protocol van een klant een andere combinatie specificeert – een zwaardere lading met minder cycli om de bagageafhandeling te simuleren, of een lichtere lading met een veel hogere hoeveelheid om woon-werkverkeer te simuleren – neemt de machine eenvoudigweg die cijfers. Snelheid, belasting en cyclusdoelstelling worden allemaal door de operator bepaald, wat het hele punt is van het intern hebben van het instrument in plaats van het extern kopen van testslots.

Waarom deze test anders is voor gelaste waterdichte tassen

Hier wijkt een fabriek voor waterdichte uitrusting af van een conventionele bagagefabriek. Op een genaaide tas is een schouderriemanker een lus van singelband die in een naad is vastgezet en is versterkt met een trens. De faalwijze is slijtage van de draad en het geleidelijk uittrekken van de steken, en dit kondigt zichzelf aan: de steken gaan los, de lus trekt scheef, de koper merkt het voordat hij loslaat.

Op een hoogfrequent gelaste tas is er helemaal geen stiksel bij het anker, of het stiksel is decoratief en het echte belastingspad loopt door een gelast stuk dat is vastgemaakt aan de TPU- of PVC-zijde van het carrosseriepaneel. Dat gewricht faalt door afpellen, niet door schuren, en het falen van het afpellen gebeurt stil en plotseling. Een las die enigszins koud is geweest (onvoldoende rusttijd, verontreinigd oppervlak, een matrijs die een fractie van een millimeter uit parallel is gedreven) zal gemakkelijk een statische trekproef doorstaan ​​en vervolgens ergens tussen cyclus 300 en cyclus 900 delamineren aan de patchrand, omdat elke oscillatiecyclus op dezelfde voorrand van de verbinding drukt.

Dit is de mislukking die de beoordelingen oplevert die elke categoriemanager herkent: de tas die een seizoen prima was en toen "het riempje net van de tas kwam" met een schone, ongerafelde patchomtrek die achterbleef. Het is ook, belangrijk, awaterdicht makenfalen en niet alleen een sterktefalen, omdat een gedeeltelijk afgepelde pleister een lekpad door het oppervlaktemateriaal opent lang voordat het volledig loslaat. Een tas kan water binnenlaten bij het schouderanker terwijl hij zijn lading nog steeds perfect draagt.

Daarom zijn de oscillatietester en decomputergestuurde trek- en afpeltesterworden samen gelezen in plaats van afzonderlijk. Afpeltesten geven ons de statische hechtsterkte van een lasnaad in kilogram tegen onze interne materiaaltafel; Oscillatietests vertellen ons of die verbinding dynamische, herhaalde belasting met één rand overleeft in de geometrie die hij daadwerkelijk in gebruik zal zien. Een las kan sterk zijn en toch vermoeidheidsarm als de patchgeometrieconcentraten in één hoek loskomen. Alleen de tweede test vindt het.

Waar we naar kijken als een run eindigt

Een voltooide cyclustelling is een voldoende voorwaarde, geen voldoende resultaat. Wanneer de teller stopt, komt het monster naar beneden en wordt het onderzocht aan de hand van een schriftelijke checklist: geen scheiding of gedeeltelijke scheiding van handvat, riem of ankerstuk; geen delaminatie of optillen aan de rand van enige gelaste wapening; geen breuk, vervorming of barsten van gespen, sliders, D-ringen of triglides; geen draadbreuk bij elke verstevigingssteek; geen vervorming van het carrosseriepaneel rond het laadpunt; en, voor tassen met een trolleysysteem, een handvat dat nog steeds soepel in- en uitschuift en goed vergrendelt.

Alles behalve scheiding wordt nog steeds opgenomen. Een patchrand die na 1500 cycli twee millimeter is opgetild, is een voorbijgaande zak en een falend proces, en het gaat terug naar engineering als een kwestie van lasparameters in plaats van te worden afgetekend. Wanneer de test destructief is of het monster is gemarkeerd, wordt het monster in quarantaine geplaatst en komt het niet opnieuw in de verkoopbare voorraad terecht.

Waar het zich bevindt in de bredere QC-keten

Geen enkel instrument certificeert een tas. De oscillatietester meet het dynamische belastingsvermogen op de ankerpunten en geeft in elke richting door: derits heen en weer gaande levenstesterdoorloopt de sluiting 3.000 cycli onder een op maat passende laterale en longitudinale belasting; deslijtagetesteren dewrijven kleurechtheidstesterricht zich op de duurzaamheid van het oppervlak en de overdracht van afwerkingen; deprogrammeerbare temperatuur- en vochtigheidskamerveroudert het materiaal door middel van warm-vochtige cycli en temperaturen onder nul voordat de mechanische eigenschappen opnieuw worden gecontroleerd. Vervolgens wordt de hele assemblage onderworpen aan een volledige waterdompeltest van twee uur of langer voor producten die onder water kunnen worden gezet, of zware regen- en waterstraaltesten voor producten die bestand zijn tegen regen in plaats van tegen onderdompeling.

Oscillatietesten uitvoerennaKlimaatveroudering is een van de meer onthullende sequenties die beschikbaar zijn voor een koper, en het is de moeite waard om dit expliciet te specificeren. Door lijm ondersteunde verbindingen en sommige TPU-filmsoorten verliezen betekenisvolle afpelsterkte na tweeënzeventig uur blootstelling aan warm en vochtig weer. Een riemanker dat 1500 cycli nieuw en 600 cycli na veroudering overleeft, vertelt u iets wat geen enkele test op kamertemperatuur ooit zal kunnen.

Waar kopers om moeten vragen

"Oscillatie getest" op een specificatieblad betekent niets zonder vier cijfers erachter: de belasting in kilogram, het aantal cycli, het geteste onderdeel en de acceptatiecriteria. Vraag ze alle vier. Vraag of de telling is bereikt of dat de machine eerder is gestopt. Vraag of de tas nieuw is getest of na omgevingsconditionering. En vraag specifiek voor gelaste producten of bij de post-testinspectie ook sprake is van edge-lift bij gelaste wapeningsplekken, omdat een leverancier die alleen op scheiding inspecteert, een doorgang zal melden voor een zak die al begint af te pellen.

Voor OEM- en ODM-programma's stellen we deze parameters gezamenlijk in de ontwikkelingsfase in, voeren ze uit op de eerste artikelen voordat de tooling wordt bevroren, en herhalen ze tijdens de productie. Wanneer het eigen protocol van een merk of een laboratoriumrapport van een derde partij vereist is, worden de interne gegevens de pre-screening: we vinden het probleem liever bij cyclus 700 op onze eigen verdieping dan in een SGS- of QIMA-rapport drie weken vóór verzending.

Veelgestelde vragen

Is een oscillatie-impacttest hetzelfde als een valtest?

Nee. Een valtest evalueert wat er met een tas en de inhoud ervan gebeurt bij een enkele ongecontroleerde impact op een hard oppervlak. Oscillatie-impacttests evalueren de vermoeidheid op de draagpunten tijdens honderden of duizenden gecontroleerde laad- en loslaatcycli. Ze ontdekken verschillende mislukkingen, en een tas kan de ene comfortabel passeren terwijl de andere faalt.

Kan deze machine zowel een zachte koeler of een droge tas als een rugzak testen?

Ja. Alles met een bepaald draagpunt kan aan het armatuur worden gehangen: een enkel handvat aan een droge tas, dubbele schouderbanden aan een koelrugzak, een handgreep aan de bovenkant aan een plunjezak. Producten met zachte zijkanten zijn opgevuld bij het contactgebied van het armatuur, zodat de klem de riem niet afschuurt en een valse breuk veroorzaakt bij de grip in plaats van bij het gewricht.

Welke lading moet worden gebruikt als de tas geen gepubliceerde capaciteit heeft?

De productnorm leidt deze af van het volume van het zaklichaam. In de praktijk testen we bij outdoorartikelen het liefst op de nominale capaciteit die een merk daadwerkelijk op zijn eigen verpakking zal drukken, plus een marge, aangezien dat het getal is dat een consument als toestemming zal beschouwen.

Garandeert een voldoende resultaat dat de tas niet zal falen in het veld?

Het garandeert dat het ontwerp en het proces, zoals bemonsterd, een gedefinieerde vermoeidheidsdrempel hebben overschreden. De duurzaamheid in het veld hangt ook af van de consistentie van de productie. Daarom worden oscillatietests uitgevoerd op productiemonsters in plaats van alleen op het gouden monster, en worden lasparameters tijdens het proces onafhankelijk gecontroleerd.

Is de apparatuur gekalibreerd?

Extern, door een geaccrediteerd kalibratiehuis, met het certificaat op de machine aangebracht. Het huidige certificaat dateert van 19 december 2025 en de herkalibratie vindt plaats op 18 december 2026. De kalibratiestatus maakt deel uit van elke interne audit en is op verzoek beschikbaar voor bezoekende klanten.

Volgende in deze serie

Het volgende instrument dat we zullen openstellen is de standaard kast voor kleurafstemming van de lichtbron – de kleine, bescheiden doos die meer geschillen van klanten oplost dan enig ander apparaat in het gebouw, omdat kleur het enige kenmerk is dat elke koper persoonlijk inspecteert en bijna iedereen inspecteert onder het verkeerde licht.

Sealock bouwt al meer dan twintig jaar hoogfrequent gelaste waterdichte uitrusting vanuit Dongguan, China en Ho Chi Minh City, Vietnam, voor merken als OSPREY, Helly Hansen, SIMMS, AFTCO, West Marine en STANLEY. Als u het volledige testprotocol wilt voor een programma dat u aan het ontwikkelen bent, of als u oscillatieparameters wilt specificeren in uw eigen kwaliteitsovereenkomst, schrijf dan naarinfo@sealock.com.hk.
